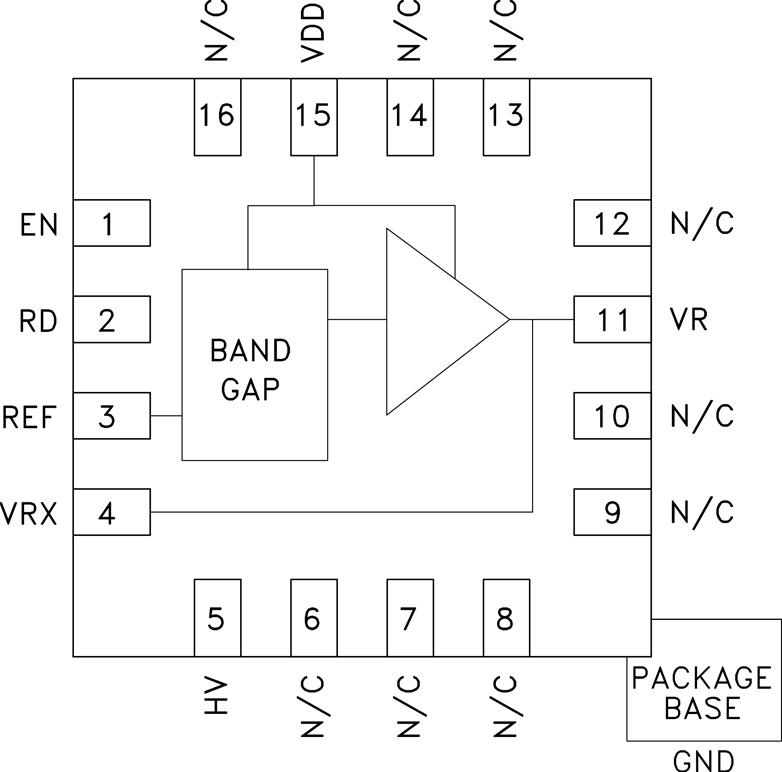

HMC976 - 典型设计图：
HMC976典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC976介绍

HMC976 - 400 mA低噪声、高PSRR线性稳压器

HMC976是AD公司的一款线性稳压器产品，HMC976是400 mA低噪声、高PSRR线性稳压器，本站介绍了HMC976的封装应用图解、特点和优点、功能等，并给出了与HMC976相关的AD元器件型号供参考。

HMC976 - 400 mA低噪声、高PSRR线性稳压器 - 线性稳压器 - 电源管理 - Analog Devices

产品描述

HMC976LP3E是一款BiCMOS超低噪声线性稳压器。 0.1 MHz至10 MHz范围内具有高电源抑制比(PSRR)，提供针对所有前置开关稳压器或其他电源噪声的出色抑制性能。 电压输出适合用于频率生成子系统，包括Hittite丰富的集成VCO的PLL系列。 输出电压都可通过一个外部电阻调节为低于默认值。

将HV引脚接地，即可将输出设为5 V。 采用TTL兼容型使能输入可关断稳压器。 HMC976LP3E采用3x3mm QFN SMT封装。

应用

  • 测试仪器仪表
  • 军用无线电、雷达和ECM
  • 基站基础设施
  • 超低噪声频率生成
  • 小数N分频频率合成器电源
  • 混合信号电路电源

    • 优势和特点
  • 高电流：400mA
  • 低压差： 300mV（400mA输出）
  • 超低噪声：3nV/√Hz （10 kHz）；6nV/√Hz（1 kHz）
  • 高电源抑制比(PSRR)： <60 dB（1 kHz）；<30 dB（1 MHz）
  • 可调电压输出： VR 1.8至5V（400mA）
  • 与低ESR陶瓷电容配合使用
  • 低掉电电流： <1 μA
  • 热保护
  • 16引脚3 x 3 mm SMT封装： 9 mm²
    • 相关的评估套件共有1个
  • EVAL-HMC976LP3E - HMC976LP3E评估板：

    • 本页提供评估HMC976LP3E的评估板订购信息。

  • EVAL-HMC976LP3E - 无：

    • 无
