ADN4600 - X-STREAM? 4.25 Gbps、8 × 8数字交叉点开关

ADN4600是AD公司的一款数字交叉点开关产品，ADN4600是X-STREAM? 4.25 Gbps、8 × 8数字交叉点开关，本站介绍了ADN4600的封装应用图解、特点和优点、功能等，并给出了与ADN4600相关的AD元器件型号供参考。

ADN4600 - X-STREAM? 4.25 Gbps、8 × 8数字交叉点开关 - 数字交叉点开关 - 开关和多路复用器 - Analog Devices

产品描述

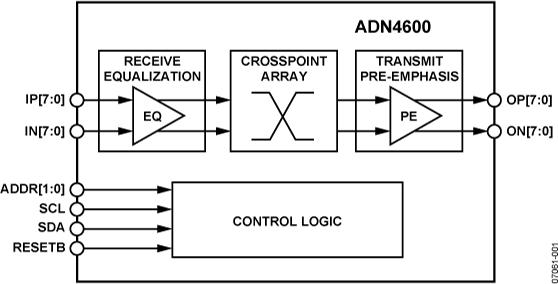

ADN4600是一款非阻塞式异步交叉点开关，具有八路PECL/CML兼容型差分输入和八路CML差分输出；输入提供可编程均衡，输出提供可编程输出电平及预加重或去加重。该器件针对NRZ数据进行了优化，工作速率最高可达4.25 Gbps。

接收输入提供9种设置的可编程均衡，最多可以补偿30英寸的FR4；以及7种设置的可编程预加重，最多可以补偿30英寸的FR4 (4.25 Gbps)。

ADN4600非阻塞式开关内核采用8 × 8纵横式结构，通过I2C控制接口支持独立通道开关。各通道均采用异步路径，支持DC至4.25 Gbps的NRZ数据速率。各通道间彼此完全独立。ADN4600具有低延时和极低的通道间偏斜特性。

ADN4600主要用于支持串行链路的背板、线路卡或电缆接口侧上的切换。

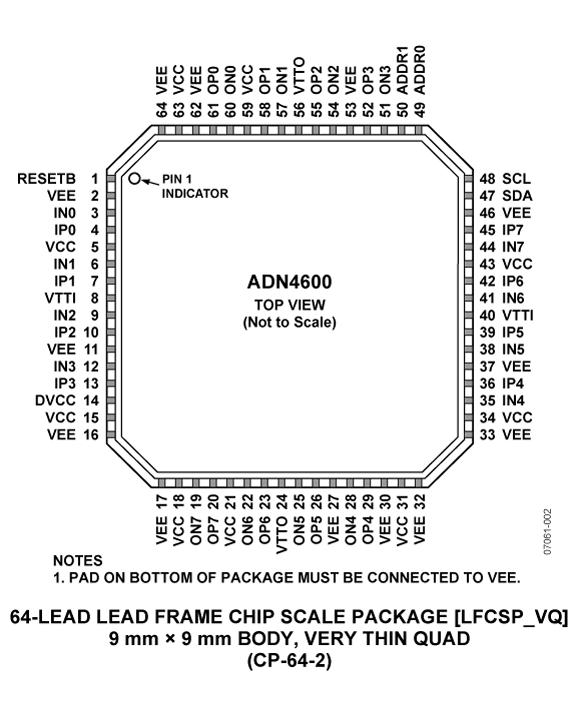

ADN4600采用9 mm × 9 mm、64引脚LFCSP封装，工作温度范围为?40°C至+85°C。

应用

1×, 2×, 4×光纤通道

XAUI

背板千兆以太网

10GBase-CX4

InfiniBand

50 Ω 电缆

数据手册, Rev. 0, 6/08

优势和特点

完全8 × 8纵横式连接

完全缓冲式信号路径支持组播和广播操作

针对DC至4.25 Gbps数据速度进行了优化

可编程接收均衡最多可以补偿30英寸的FR4 (4.25 Gbps) 可编程发射预加重/去加重补偿最最多可以补偿30英寸的FR4 (4.25 Gbps)

灵活的1.8 V 至3.3 V内核电源

按通道正极/负极(P/N)对翻转，便于路由

低功耗：每通道125 mW，4.25 Gbps

直流耦合或交流耦合的差分CML输入

可编程CML输出级

50 Ω片内端接

工作温度范围：-40°C至+85°C

支持8b10b、加扰或无编码不归零(NRZ)数据

I2C 控制接口

64引脚LFCSP封装
