AD5735 - AD公司四通道、12位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制

AD（Analog Devices）| AD产品型号搜索

AD5735技术文档下载：

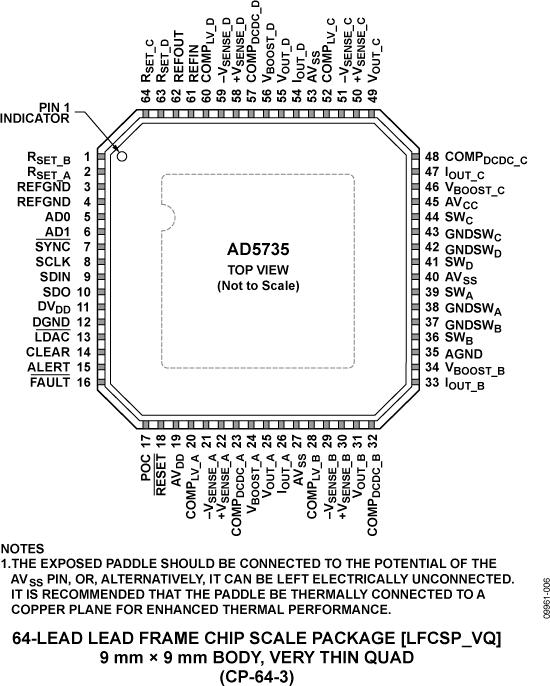

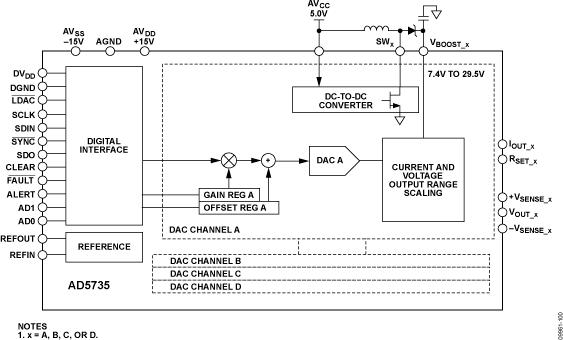

AD5735 - 典型设计图：

AD5735 - 四通道、12位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制

AD5735是AD公司的一款工业用4-20mA DAC解决方案产品，AD5735是四通道、12位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制，本站介绍了AD5735的封装应用图解、特点和优点、功能等，并给出了与AD5735相关的AD元器件型号供参考。

AD5735 - 四通道、12位、串行输入、4-20 mA和电压输出DAC，提供动态电源控制 - 工业用4-20mA DAC解决方案 - 接口和隔离 - Analog Devices, LLC

产品描述

AD5735是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。

在电流模式，借助针对减少片内功耗而优化的DC/DC升压转换器，片内动态电源控制功能可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗最小。

该器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI?、MICROWIRE?、DSP和微控制器接口标准兼容。该串行接口还提供可选的CRC-8分组错误校验功能，以及用于监控接口活动的看门狗定时器。

产品聚焦
- 用于散热管理的动态电源控制
- 12位性能
- 四通道

应用
- 过程控制
- 执行器控制
- PLC

优势和特点

12位分辨率和单调性

用于散热管理的动态电源控制

电流和电压输出引脚可连接到一个引脚

输出电流范围：0mA–20mA、4mA–20mA或0mA–24mA±0.1% TUE（总非调整误差）（最大值）

电压输出范围（含20%超量程）：0-5V、0-10V、±5V、±10V±0.09% TUE（最大值）

用户可编程失调与增益

片内诊断

片内基准电压源：最大温漂±10 ppm/°C

温度范围：-40℃至+105℃

相关的评估套件共有1个

EVAL-AD5755 - AD5755 评估板：

不再提供EVAL-AD5755SDZ的订购服务。建议使用AD5755-1评估板。

这款针对AD5755的评估板含有SDP连接和软件，可通过SDP板控制AD5755。

EVAL-AD5755 - 无：

无
