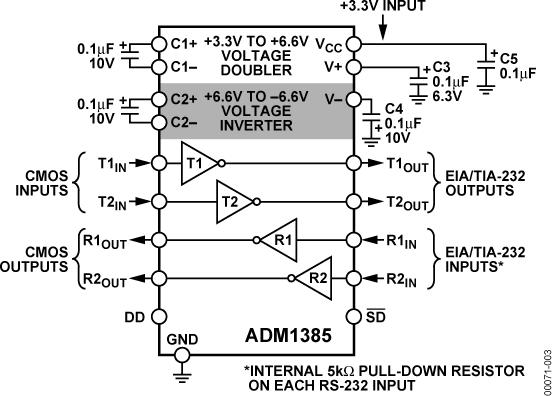

ADM1385典型设计图一

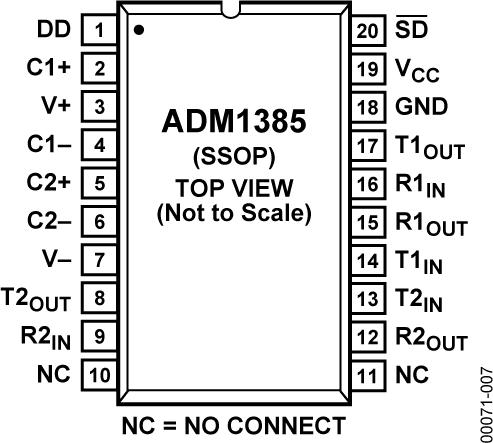

ADM1385典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADM1385介绍

ADM1385 - 高速、双通道RS232/V.28接口器件

ADM1385是AD公司的一款隔离式RS-232产品，ADM1385是高速、双通道RS232/V.28接口器件，本站介绍了ADM1385的封装应用图解、特点和优点、功能等，并给出了与ADM1385相关的AD元器件型号供参考。

ADM1385 - 高速、双通道RS232/V.28接口器件 - 隔离式RS-232 - 接口RS-232 - Analog Devices

产品描述

ADM3202/ADM3222/ADM1385均为高速、双通道RS232/V.28接口器件，采用+3.3 V单电源供电。这些器件具有低功耗和关断特性(ADM3222/ADM1385)，非常适合电池供电的便携式仪表使用。

ADM3202/ADM3222/ADM1385均符合EIA-232E和CCITT V.28规范，数据速率最高可达230 kbps。倍压器/反相器使用四个外部0.1 μF电荷泵电容，因而该器件可以采用+3.3 V单电源供电。

ADM3222/ADM1385内置附加使能和关断电路。可以使用EN输入使接收器输出处于三态。SD输入用来关断电荷泵和发射器输出，将静态电流降至1 μA以下。在关断期间，接收器仍保持使能状态，除非利用EN予以禁用。

ADM3202提供16引脚DIP、窄体和宽体SO以及节省空间的TSSOP封装。ADM3222提供18引脚DIP、SO和20引脚SSOP、TSSOP封装。ADM1385提供20引脚SSOP封装，且与LTC1385 CG引脚兼容。

优势和特点
  • 符合EIA-232E规范
  • 电荷泵电容：0.1 µF
  • 低功耗关断功能（ADM3222E和ADM1385）
  • DIP, SO, SOIC, SSOP 和TSSOP封装选项
  • 数据速率：460 kbps
  • 额定电源电压：3.3 V
  • MAX3222/32和LTC1385的升级产品
  • RS-232引脚（仅ADM3202）具有ESD保护功能，符合IEC1000-4-2 (801.2)标准， 接触放电：±8 kV，气隙放电：±15 kV
