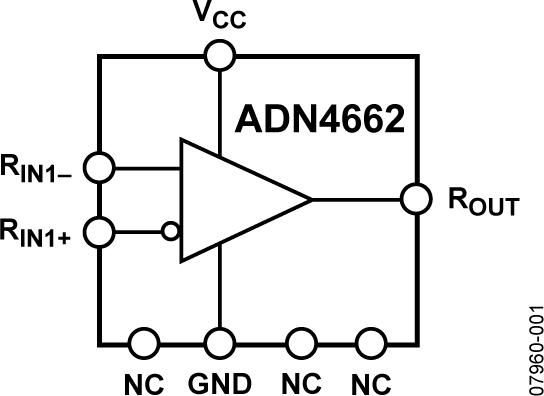

ADN4662典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADN4662介绍

ADN4662 - 单通道、3 V、CMOS、LVDS差分线路接收器

ADN4662是AD公司的一款LVDS/MLVDS产品，ADN4662是单通道、3 V、CMOS、LVDS差分线路接收器，本站介绍了ADN4662的封装应用图解、特点和优点、功能等，并给出了与ADN4662相关的AD元器件型号供参考。

ADN4662 - 单通道、3 V、CMOS、LVDS差分线路接收器 - LVDS/MLVDS - 低压差分信号 (LVDS) 驱动器-接收器 - Analog Devices

产品描述

ADN4662是一款单通道、CMOS、低压差分信号(LVDS)线路接收器，提供400 Mbps (200 MHz)以上的数据速率，功耗超低。它采用直通式引脚排列，便于PCB布局以及输入与输出信号分离。

该器件接受低压（典型值310 mV）差分输入信号，并将其转换为单端3 V TTL/ CMOS逻辑电平。ADN4662及其配套驱动器ADN4661为高速点对点数据传输提供一种新的解决方案，可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)，功耗则更低。
应用

  • 点对点数据传输
  • 多分支总线
  • 时钟分配网络
  • 背板接收器
    • 优势和特点
  • 输入引脚提供±15 kV ESD保护
  • 转换速率：400 Mbps (200 MHz)
  • 直通式引脚排列可简化PCB布局
  • 传播延迟：2.5 ns（最大值）
  • 3.3 V 电源
  • 关断时为高阻抗输出
  • 与现有5 V LVDS驱动器兼容
  • 接受小摆幅（典型值310 mV）差分信号电平
  • 支持开路、短路和端接输入故障安全功能
  • 阈值区间：0 V至?100 mV
  • 符合TIA/EIA-644 LVDS标准
  • 工业温度范围：?40°C至+85°C
    • 相关的评估套件共有1个
  • EVAL-FMCMOTCON2 - AD-FMCMOTCON2-EBZ 评估板：

    • AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

    两台电机可同时驱动，每台电机配备单独的电源供电。 系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

    该套件包含两块板： 控制器板和驱动板。 可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品，也可从Avnet订购。

    控制器板

  • 与高低电压驱动板接口的数字板
  • 兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台
  • FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作
  • 完全隔离的数字控制和反馈信号
  • 隔离式Xilinx XADC接口
  • 2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT
  • 单端霍尔、差分霍尔、编码器和旋变器接口
  • 数字传感器接口
  • EnDat
  • BISS接口

    • 驱动板

  • 电机最高可驱动至48V且功耗为20A
  • 同时驱动2个电机
  • 采用ADI隔离栅极驱动器实现高频驱动级
  • 支持的电机类型
    BLDC
    PMSM
    有刷直流电机
    步进电机（双极性/单极性）
  • 集成过流保护
  • 反向电压保护
  • 利用隔离式ADC测量电流和电压
  • BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制
  • 为2个电机提供单独的电源，以便电机不会相互影响

    • 集成嵌入式控制功能的测功器系统

  • 两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。
  • 一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。
  • 其他BLDC电机通过FMC电机驱动器驱动。
  • 测量和显示负载电机电流
  • 测量和显示负载电机速度
  • 采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

    • 软件：

    示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。



  • EVAL-FMCMOTCON2 - 无：

    • 无
