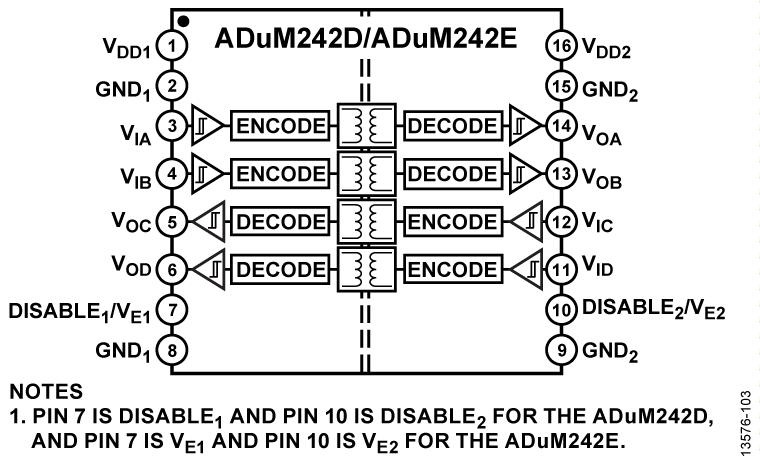

ADuM242E典型设计图一

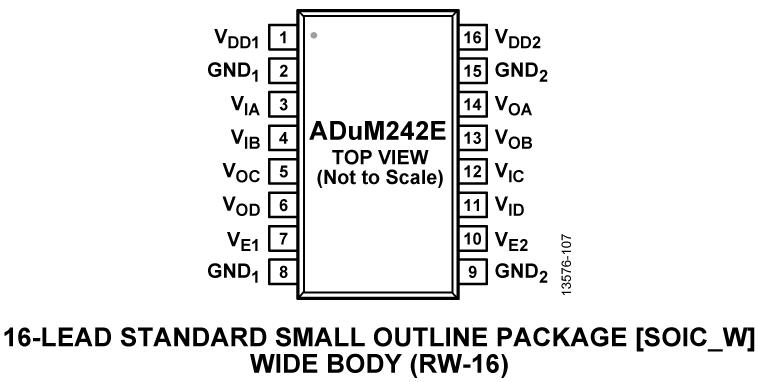

ADuM242E典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADuM242E介绍

ADuM242E - 鲁棒的5kV RMS四通道数字隔离器，输出使能（2/2通道方向性）

ADuM242E是AD公司的一款四通道标准隔离器产品，ADuM242E是鲁棒的5kV RMS四通道数字隔离器，输出使能（2/2通道方向性），本站介绍了ADuM242E的封装应用图解、特点和优点、功能等，并给出了与ADuM242E相关的AD元器件型号供参考。

ADuM242E - 鲁棒的5kV RMS四通道数字隔离器，输出使能（2/2通道方向性） - 四通道标准隔离器 - 接口和隔离 - Analog Devices

产品描述

ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E均为采用ADI公司iCoupler®技术的四通道数字隔离器。 这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。 这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。 具有严格的3.0 ns（最大值）通道匹配。

ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E数据通道属于独立式通道，提供多种配置选择，可承受5.0 kV rms的电压额定值（请参见“订购指南”）。 这些器件均可采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。

与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。 它们提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。 ADuM240E1 / ADuM241E1 / ADuM242E1与ADuM2400 / ADuM2401 / ADuM2402引脚兼容。

应用

  • 通用多通道隔离
  • 串行外设接口(SPI)/数据转换器隔离
  • 工业现场总线隔离


    • 优势和特点
  • 高共模瞬变抗扰度： 100 kV/µs
  • 对辐射和传导噪声的高抗干扰能力
  • 低传播延迟 13 ns（最大值，5 V） 15 ns（最大值，1.8 V）
  • 最大保证数据速率：150 Mbps
  • 向后兼容性 ADuM240E1 / ADuM241E1 / ADuM242E1与ADuM2400 / ADuM2401 / ADuM2402引脚兼容
  • 低动态功耗
  • 1.8 V至5 V电平转换
  • 工作温度最高可达： 125℃
  • 故障安全高或低选项
  • 16引脚SOIC封装，符合RoHS标准
    • 相关的评估套件共有1个
  • EVAL-ADUMQS - EVAL-ADUMQS：

    • EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

    支持的iCoupler?产品：

  • ADuM130x
  • ADuM131x
  • ADuM140x
  • ADuM141x
  • ADuM1510
  • ADuM240x
  • ADuM330x
  • ADuM340x
  • ADuM344x
  • ADuM440x
  • ADuM5000
  • ADuM520x
  • ADuM540x
  • ADuM6000
  • ADuM620x
  • ADuM640x
  • ADuM744x
  • ADuM7510

  • EVAL-ADUMQS - 无：

    • 无
