ADN2818 - 连续速率10 Mbps至2.7 Gbps时钟和数据恢复IC

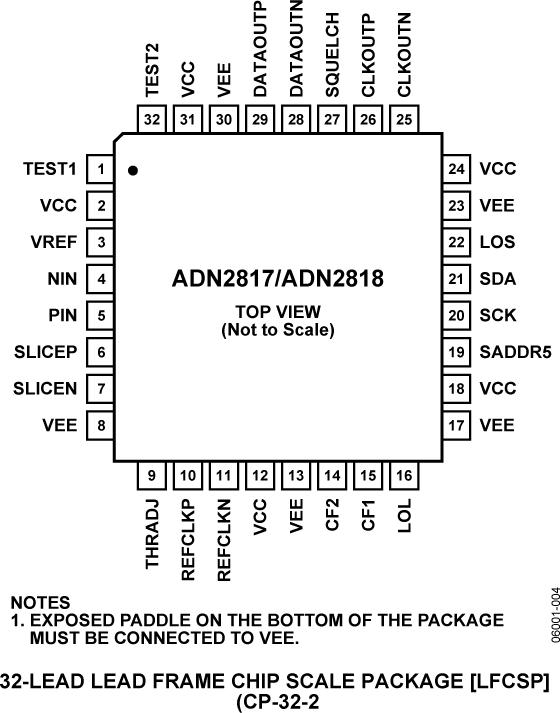

ADN2818是AD公司的一款时钟和数据恢复/重定时产品，ADN2818是连续速率10 Mbps至2.7 Gbps时钟和数据恢复IC，本站介绍了ADN2818的封装应用图解、特点和优点、功能等，并给出了与ADN2818相关的AD元器件型号供参考。

ADN2818 - 连续速率10 Mbps至2.7 Gbps时钟和数据恢复IC - 时钟和数据恢复/重定时 - 光学 - Analog Devices

产品描述

ADN2817/ADN2818可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从10 Mbps到2.7 Gbps的连续数据速率。二者均可自动锁定至所有数据速率，而无需外部参考时钟或编程。这些器件超过所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。所有规格均相对于?40°C至+85°C环境温度而言，除非另有说明。

该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。

通过I2C接口，可以实现ADN2817/ADN2818的许多可选特性。例如，用户可以回读锁定ADN2817/ADN2818的数据速率；如果要求提供数据速率，用户也可以设置器件，仅锁定至一个特定数据速率。

BERMON电路可估计所接收的比特误差率(BER)，而无需中断数据。另一方面，用户也可以调整数据采样相位，以优化所接收的BER。

应用

SONET OC-1, OC-3, OC-12, OC-48和所有相关FEC速率

光纤通道、2×光纤通道、GbE、高清电视等

WDM应答器

再生器/中继器

测试设备

数据手册, Rev. A, 8/08

优势和特点

串行数据输入：10 Mbps至2.7 Gbps

超过ITU-T抖动要求

集成限幅放大器灵敏度：5 mV（仅ADN2817）

可调限幅电平：±100 mV（仅ADN2817）

取得专利的双环路时钟恢复架构

可编程LOS检测（仅ADN2817）

集成PRBS发生器和检测器

欲了解更多信息，请参考数据手册
