AD8115 - 低成本、225 MHz、16 × 16交叉点开关(G = +2)
AD8115是AD公司的一款缓冲模拟交叉点阵列产品,AD8115是低成本、225 MHz、16 × 16交叉点开关(G = +2),本站介绍了AD8115的封装应用图解、特点和优点、功能等,并给出了与AD8115相关的AD元器件型号供参考。
AD8115 - 低成本、225 MHz、16 × 16交叉点开关(G = +2) - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices
AD8114/AD81151 均为高速、16 × 16视频交叉点开关矩阵,3 dB信号带宽大于200 MHz,通道切换的1%建立时间少于50 ns。两款器件的串扰性能均为70 dB,隔离性能为90 dB (5 MHz),因而适合许多高速应用。差分增益和差分相位分别优于0.05%和0.05°,驱动75 Ω后部端接负载时的0.1 dB平坦度达25 MHz,堪称各类信号开关的理想之选。
AD8114/AD8115内置16个独立输出缓冲器,可以将这些缓冲器置于高阻抗状态,以提供并行交叉点输出,因此关断通道不会向输出总线提供负载。AD8114具有增益1,AD8115则具有增益2。二者均采用±5 V电源供电,空闲功耗仅为70 mA。通道切换通过串行数字控制接口(允许以菊花链形式连接多个器件)或者并行控制接口实现;各路输出可以独立更新,无需对整个阵列重新编程。
AD8114/AD8115采用100引脚LQFP封装,工作温度范围为40°C至+85°C工业温度范围。
本产品可提供评估板,订购型号为:AD8114-EVAL和AD8115-EVAL。评估板的原理图和布局参见产品数据手册。
1正在申请专利。

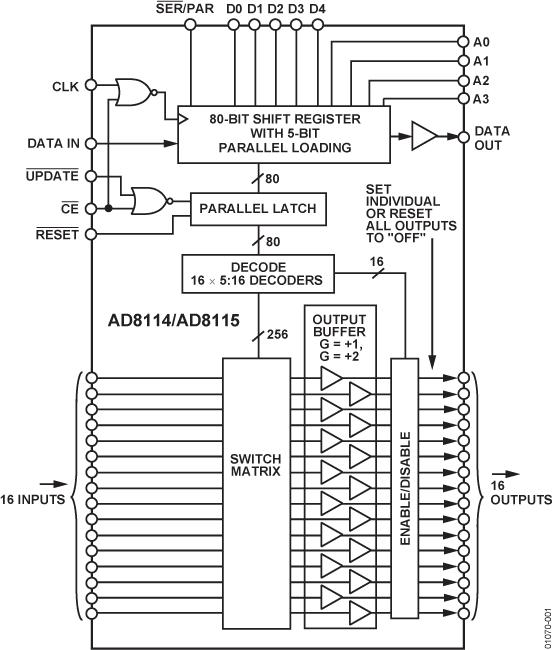

AD8115是一款高速16 × 16视频交叉点开关矩阵, 其−3 dB信号带宽大于200 MHz,通道切换的1%建立时间少于50 ns。 AD8115含有16个独立的输出缓冲,可将其置于高阻抗状态,以实现交叉点输出并联,从而防止关断通道向输出总线提供负载。AD8115的增益为+2。两种器件均采用±5 V电源供电,空闲功耗仅70 mA。 通道切换通过串行数字控制接口(允许以菊花链形式连接多个器件)或者并行控制接口实现;各路输出可以独立更新,而无需对整个阵列重新编程。

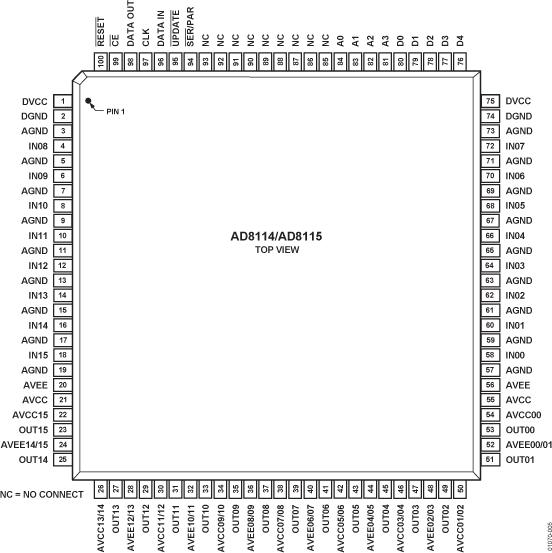

AD8115采用100引脚LQFP封装,支持−40°C至+85°C扩展工业温度范围。 这些模拟交叉点开关可用于路由高速信号,包括视频(NTSC、PAL、S视频、SECAM、YUV、RGB)、压缩视频、三级数字视频、数据通信和电信。
AD8112、AD8113、AD8114/AD8115和ADV3205彼此引脚兼容,采用相同的100引脚LQFP封装,可在单个板上进行评估。
