AD7794 - 6通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器和基准电压源

AD7794是AD公司的一款模数转换器 (ADC)产品，AD7794是6通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器和基准电压源，本站介绍了AD7794的封装应用图解、特点和优点、功能等，并给出了与AD7794相关的AD元器件型号供参考。

AD7794 - 6通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器和基准电压源 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7794/AD7795均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声24位/16位Σ-Δ型ADC，其中含有6个差分输入，还集成了片内低噪声仪表放大器，因而可直接输入小信号。

每款器件均内置一个精密低噪声、低漂移内部带隙基准电压源，也可采用最多两个外部差分基准电压。其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为AVDD/2。低端电源开关可用来在两次转换之间关断桥式传感器，从而使系统功耗降至最低。AD7794/AD7795可以采用内部时钟或外部时钟工作，输出数据速率可在4.17 Hz至470 Hz的范围内变化。

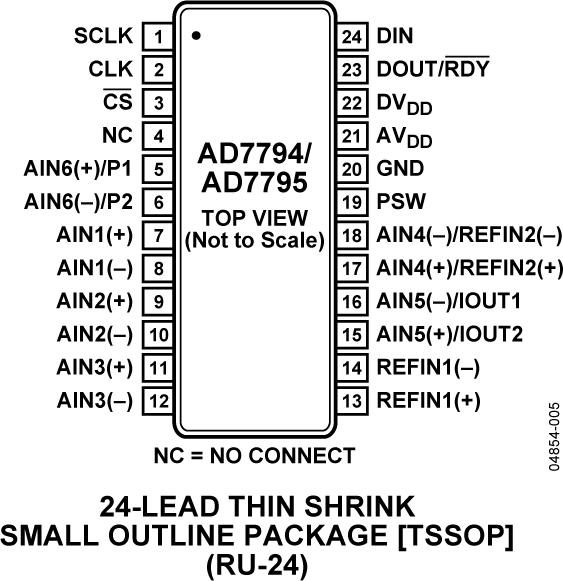

两款器件均采用2.7 V至5.25 V电源供电。B级器件（AD7794和AD7795）的额定温度范围为−40°C至+105°C，而C级器件（AD7794）的额定温度范围为−40°C至+125°C，这些器件的典型功耗为400 µA，采用24引脚TSSOP封装。

应用

温度测量

压力测量

电子秤

应变计传感器

气体分析

数据手册, Rev. D, 3/07

优势和特点

下载示例代码

最高23位有效分辨率

均方根（RMS）噪声：40 nV（4.17 Hz时），85 nV（16.7 Hz时）

功耗：400 µA（典型值）

省电模式：最大1 µA

低噪声可编程增益仪表放大器

带隙基准电压源，典型漂移值为4 ppm/°C

更新速率：4.17 Hz～470 Hz

6个差分模拟输入

内部时钟振荡器

50 Hz/60 Hz同时抑制

基准电压检测

可编程电流源

相关的评估套件共有1个

EVAL-AD7794 - AD7794 评估板：

EVAL-AD7794EBZ是针对AD7794的全功能评估板。该评估板可通过一个标准USB接口与PC相连。同时还提供相关软件，帮助用户对ADC进行详尽的性能分析。
