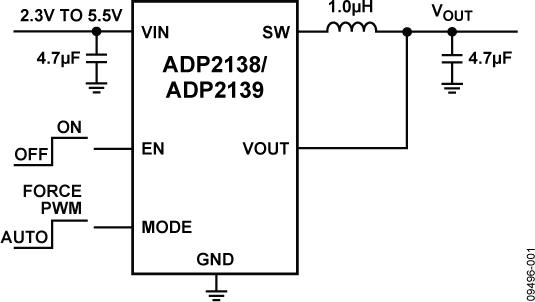

ADP2138 和ADP2139均为高效率、低静电电流、同步降压DC-DC转换器。ADP2139另外增加了一个内部放电开关。整个解决方案仅需三个小型外部元件。当MODE引脚设为高电平时，降压稳压器将在强制PWM模式下工作，以轻载效率为代价为电源噪声敏感负载提供低峰峰值纹波。当MODE引脚设置为低电平时，降压稳压器根据负载电流水平自动切换工作模式。输出负载较高时，降压稳压器以PWM模式工作。当负载电流降至预定义阈值以下时，稳压器以省电模式(PSM)工作，以便改善轻负载效率。

ADP2138/ADP2139采用2.3 V至5.5 V输入电压工作，单个锂电池或锂聚合物电池、多个碱性电池或NiMH电池、PCMCIA、USB及其它标准电源均可以为其供电。在整个输入电压范围内可实现最大800mA负载电流。

ADP2138/ADP2139提供3.3 V、3.0 V、2.8 V、2.5 V、1.8 V、1.5 V、1.2 V、1.0 V和0.8 V多个固定输出电压。所有型号产品均内置功率开关和同步整流器，以减少外置部件数量并提高效率。ADP2138/ADP2139内置软启动功能，采用内部补偿机制。在逻辑控制的关断期间，输入与输出断开，ADP2138/ADP2139从输入源汲取的电流为0.2 μA（典型值）。

其它重要特性包括：防止电池深度放电的欠压闭锁和防止启动时输入电流过冲的软启动。ADP2138/ADP2139采用6引脚晶圆级芯片规模封装(WLCSP)。

ADP2138和ADP2139均为高效率、低静电电流、同步降压dc-dc转换器。ADP2139另外增加了一个内部放电开关。整个解决方案仅需三个小型外部元件。

当MODE引脚设为高电平时，降压调节器将在强制PWM模式下工作，以轻载效率为代价为电源噪声敏感负载提供低峰峰值纹波。当MODE引脚设置为低电平时，降压调节器根据负载电流水平自动切换工作模式。输出负载较高时，降压调节器以PWM模式工作。当负载电流降至预定义阈值以下时，调节器以省电模式（PSM）工作，以便改善轻负载效率。

3 MHz开关频率可最大程度地减小外部元件的尺寸。
