ADUM3223 - 3 kV rms隔离式精密半桥驱动器，提供4 A输出

ADUM3223是AD公司的一款隔离式栅极驱动器产品，ADUM3223是3 kV rms隔离式精密半桥驱动器，提供4 A输出，本站介绍了ADUM3223的封装应用图解、特点和优点、功能等，并给出了与ADUM3223相关的AD元器件型号供参考。

ADUM3223 - 3 kV rms隔离式精密半桥驱动器，提供4 A输出 - 隔离式栅极驱动器 - 接口和隔离 - Analog Devices

产品描述

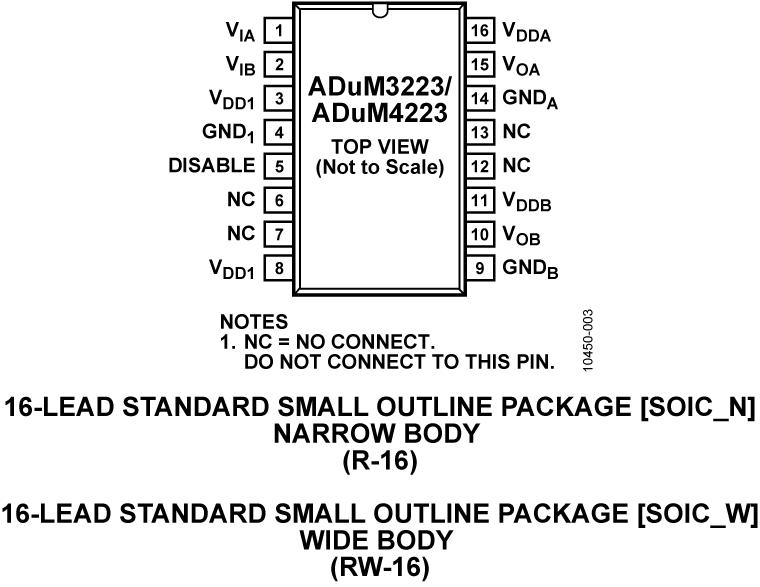

ADuM3223/ADuM4223 是4 A隔离式半桥栅极驱动器，采用ADI公司的iCoupler®技术，提供独立且隔离的高端和低端输出。ADuM3223能够提供3000 V rms隔离，采用窄体16引脚SOIC封装，ADuM4223则提供5000 V rms隔离，采用宽体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADuM3223/ADuM4223隔离器均提供两个独立的隔离通道。这些器件采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM3223/ADuM4223的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的持续工作电压最高可达537 VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达800 VPEAK。

因此，ADuM3223/ADuM4223可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

开关电源

隔离式IGBT/MOSFET栅极驱动器

工业逆变器

汽车

优势和特点

峰值输出电流：4 A

工作电压 -- 高端或低端相对于输入： 565 VDC PEAK -- 高端/低端差分：800 VDC PEAK

高工作频率： 1 MHz（最大值）

3.3 V至5 V CMOS输入逻辑

4.5 V至18 V输出驱动

UVLO：2.5 V VDD1 -- ADuM3223A/ADuM4223A UVLO：4.1 V VDD2 -- ADuM3223B/ADuM4223B UVLO：7.0 V VDD2 -- ADuM3223C/ADuM4223C UVLO：11.0 V VDD2

精确定时特性 -- 隔离器和驱动器传播延迟：54 ns（最大值） -- 通道间匹配：5 ns（最大值）

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADuM3223-ADuM4223 - ADuM3223和ADuM4223评估板：

EVAL-ADuM3223AEBZ和EVAL-ADuM4223AEBZ分别支持隔离式精密半桥驱动器ADuM3223和ADuM4223。由于评估板尺寸支持采用TO-263或TO-252封装的IGBT和MOSFET，因此ADuM3223和ADuM4223可通过很多不同的功率器件来评估。评估板还允许高端电源自举至低端电源。

ADuM3223A型号可在各方面代表ADuM3223型号，因为它具有最低的最小输出电压(4.5 V)。 ADuM3223B和ADuM3223C型号的最小输出电压分别为7.5 V和11.5 V。同样，ADuM4223A型号可在各方面代表ADuM4223型号。

有关ADuM3223和ADuM4223的完整信息可参见ADuM3223/ADuM4223数据手册，使用评估板时，这些数据手册应与UG-368配合使用。

EVAL-ADuM3223-ADuM4223 - 无：

无
