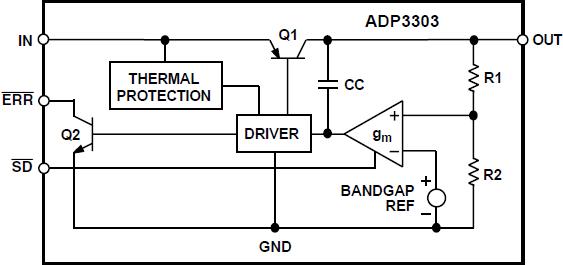

ADP3303属于ADP330x系列精密低压差anyCAP稳压器，采用新颖的架构、改良的工艺和新封装，与传统LDO相比性能更出色。它采用专利设计，仅需一个0.47 μF输出电容便可保持稳定。这款器件使用任何电容均可稳定工作，与电容的ESR（等效串联电阻）值无关，包括适合空间受限应用的陶瓷型(MLCC)电容。ADP3303在室温条件下可达到±0.8%的出色精度，温度、线路和负载调节的整体精度为±1.4%。200 mA时，其压差仅180 mV（典型值）。

除了全新的架构和工艺之外，ADI公司的新式专有散热增强型封装(Thermal Coastline)可以处理1 W功耗，且无需外部散热器，印刷电路板上也无需大面积使用铜。这样印制电路板面积可保持最小，因而对便携式设备极具吸引力。

ADP3303具有较宽的输入电压范围（3.2 V至12 V），并提供200 mA以上的负载电流。该器件具有一个错误标志，当该器件即将产生失调时，或者短路、热过载保护激活时，该错误标志会显示相关信息。其它特性包括关断和可选降噪功能。ADP330x anyCAP LDO系列提供很宽的输出电压范围，输出电流水平为50 mA至200 mA：

ADP3300 (50 mA, SOT-23)
ADP3301 (100 mA)
ADP3302 (100 mA、双路输出)

高线路和负载精度：±0.8% (+25°C)，±1.4%（整个温度范围）

超低压差：200mV时，180 mV（典型值）

仅需CO = 0.47 µF便可保持稳定

anyCAP = 使用所有类型的电容（包括MLCC）均可保持稳定

电源电压范围：3.2 V至12 V

限流、限热

低噪声

压差检测器

低关断电流：<1 µA

散热增强型SO-8封装

出色的线路和负载调节性能

EVAL-AD7928 - AD7908、AD7918、AD7928 评估套件：

EVAL-AD7928SDZ是一款全功能评估板，允许用户轻松评估AD7928模数转换器(ADC)的全部特性。 该评估板可通过EVAL-SDP-CB1Z SDP板的120路SDP连接器(J102)控制。

SDP板允许通过PC的USB端口并使用AD7928评估软件来控制评估板；评估板控制软件可从产品页面下载，也可从评估板套件的随附安装CD上获取。

板上器件包含：

ADP1613： 20 V、2 A同步升压DC-DC稳压器

ADP7104ARDZ-5.0： 5 V低噪声LDO

AD780： 高精度带隙基准电压源

ADG3308： 双向逻辑电平转换器

AD8022： 双通道、高速、低噪声运算放大器

AD8066： 双通道FastFET™、低噪声运算放大器

ADA4000-2： 双通道、低成本、精密JFET输入运算放大器

ADM1185： 四通道电压监控器与时序控制器

ADP3303： 高精度anyCAP®、200 mA低压差线性稳压器

评估套件内容

EVAL-AD7928SDZ评估板
AD7928的评估软件CD
主电源适配器
螺丝/螺母套件

其他设备要求

EVAL-SDP-CB1Z系统演示平台
运行Windows Vista或Windows 7，且带有USB 2.0端口的PC
信号源
SMB电缆
USB电缆

在线资源

文档要求

AD7928 数据手册
EVAL-AD7928SDZ用户指南

软件要求

AD7928评估软件
设计和集成文件
原理图、布局文件、物料清单
