ADM2682E - 16 Mbps、5 kV rms信号和电源隔离RS-485收发器，提供±15 kV ESD保护

ADM2682E是AD公司的一款标准数字隔离器产品，ADM2682E是16 Mbps、5 kV rms信号和电源隔离RS-485收发器，提供±15 kV ESD保护，本站介绍了ADM2682E的封装应用图解、特点和优点、功能等，并给出了与ADM2682E相关的AD元器件型号供参考。

ADM2682E - 16 Mbps、5 kV rms信号和电源隔离RS-485收发器，提供±15 kV ESD保护 - 标准数字隔离器 - 隔离式RS-485 - Analog Devices

产品描述

ADM2682E/ADM2687E是具备±15 kV ESD保护功能的完全集成式5 kV rm信号和电源隔离数据收发器，适合多点传输线路上的高速通信应用。ADM2682E/ADM2687E集成了一个5 kV rms隔离DC/DC电源，省去了外部DC/DC隔离模块。

器件针对平衡传输线路而设计，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

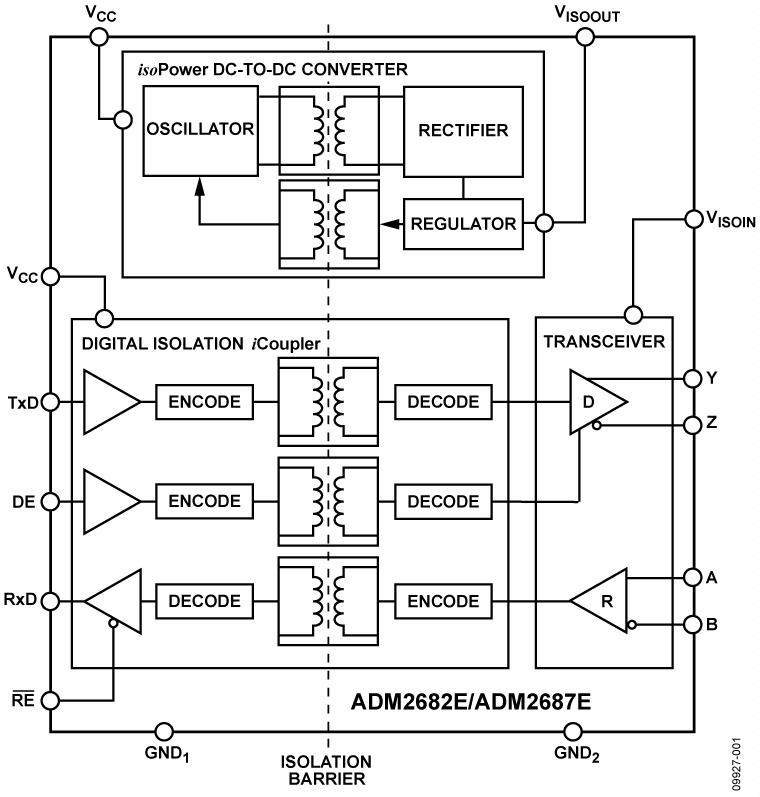

该器件集成ADI公司的iCoupler技术，将一个3通道隔离器、一个三态差分线路驱动器，一个差分输入接收器和ADI公司的isoPowerDC/DC转换器集成于单封装中。它们采用5V或者3.3V单电源供电，实现完全集成的信号和电源隔离RS-485解决方案。

ADM2682E/ADM2687E驱动器具有高电平有效使能特性。此外具有低电平有效接收器使能特性，禁用时可使接收器输出进入高阻态。

这些器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC高集成度封装，爬电距离和电气间隙大于8 mm。

ADM2682E/ADM2687E采用isoPower技术，使用高频开关元件通过变压器传输电力。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考AN-0971应用笔记：“isoPower器件的辐射控制建议”。

应用

隔离式RS-485/RS-422接口

工业现场网络

多点数据传输系统

优势和特点

5 kV rms隔离RS-485/RS-422收发器，可配置为半双工或全双工

isoPower®集成式隔离DC/DC转换器

RS-485输入/输出引脚提供±15 kV ESD保护

符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准

数据速率：16 Mbps

5 V或3.3 V电源供电

总线最多支持与256个节点连接

开路和短路故障保护接收器输入

高共模瞬变抗扰度：>25 kV/μs

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADM2682E - ADM2682E 评估板：

ADM2682E/ADM2687E评估板可用来轻松评估ADM2682E和ADM2687E电源与信号隔离式RS-485收发器。 ADM2682E/ADM2687E评估板设计用于减少采用isoPower?技术的高频开关元件产生的辐射；该技术通过其变压器传输电力。评估板根据应用笔记AN-0971：“isoPower器件的辐射控制建议”中的原则进行布局。

EVAL-ADM2682E - 无：

无
