AD9776A - 双通道、12位、1 GSPS数模转换器

AD9776A是AD公司的一款ADC和DAC组合产品，AD9776A是双通道、12位、1 GSPS数模转换器，本站介绍了AD9776A的封装应用图解、特点和优点、功能等，并给出了与AD9776A相关的AD元器件型号供参考。

AD9776A - 双通道、12位、1 GSPS数模转换器 - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices

产品描述

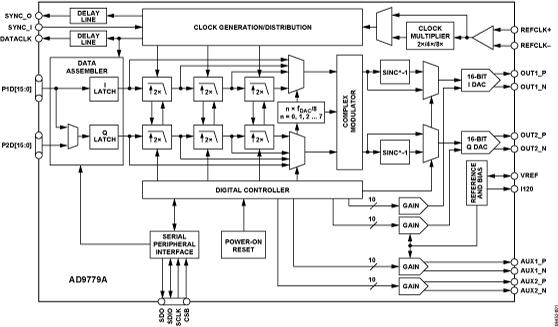

AD9776A/AD9778A/AD9779A分别是双通道、12/14/16位、高动态范围数模转换器(DAC)，提供1 GSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x FMOD系列调制器。三线式接口允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造，采用1.8 V和3.3 V电源供电，总功耗为1.0 W，并采用100引脚超薄四方扁平封装(TQFP)。

产品聚焦
- 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
- 专有DAC输出开关技术可增强动态性能。
- 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
- CMOS数据输入接口，具有可调设置与保持功能。
- 新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置。

应用- 无线基础设施：W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE- 数字高/低中频合成
- 内部数字上变频功能
- 发射分集
- 宽带通信：LMDS/MMDS、点对点
- 数据手册，Rev. B，9/08

优势和特点

低功耗（全部工作条件下）：1.0 W (1 GSPS)，600 mW (500 MSPS)

单载波WCDMA ACLR = 80 dBc (80 MHz 中频)

可调模拟输出：8.7 mA至31.7 mA（RL = 25 Ω至50 Ω）

新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置

辅助DAC可以控制外部VGA及失调

多芯片同步接口

高性能、低噪声锁相环(PLL)时钟乘法器

数字反向sinc滤波器

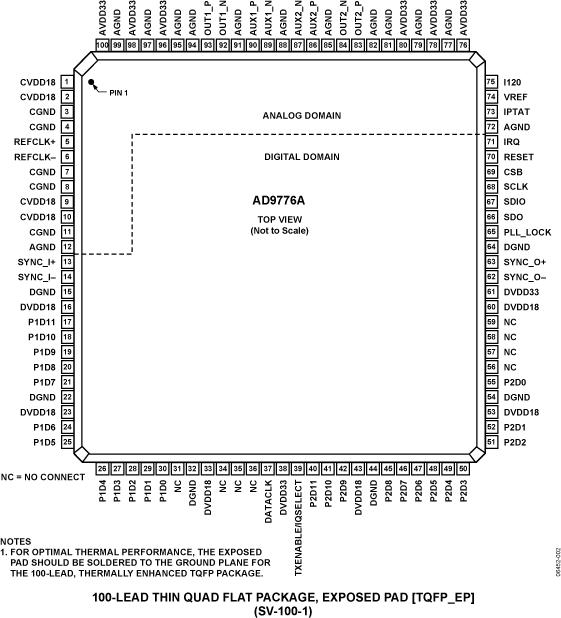

100引脚、裸露焊盘TQFP封装
