产品描述

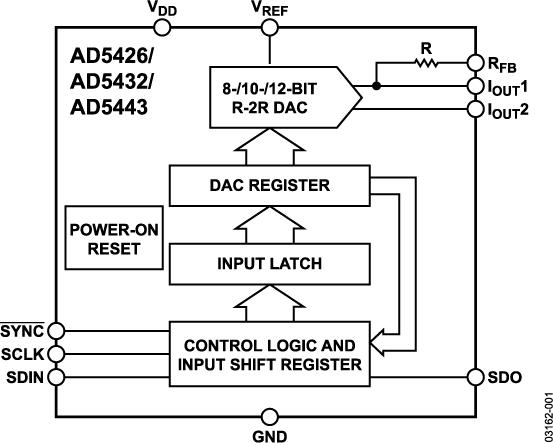

AD5426/AD5432/AD5443分别是CMOS、8/10/12位、电流输出数模转换器(DAC)。这些器件采用3 V至5.5 V电源供电，适合电池供电应用及许多其它应用。

这些器件均采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。

这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI?、MICROWIRE?及大多数DSP接口标准兼容。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。满量程输出电流由所施加的外部基准输入电压VREF决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻RFB可提供温度跟踪和满量程电压输出。

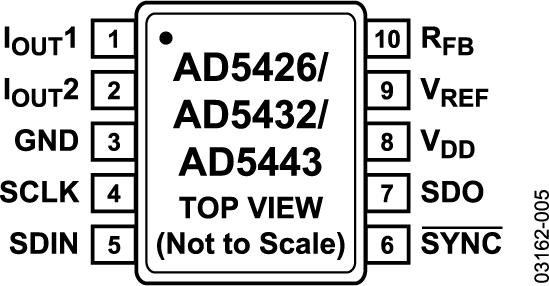

AD5426/AD5432/AD5443 DAC采用小型、10引脚MSOP封装。

提供EVAL-AD5443SDZ/EVAL-AD5446SDZ/EVAL-AD5453SDZ评估板用于评估DAC性能。欲了解更多信息，请参阅UG-327评估板用户指南。

应用

便携式电池供电应用

波形发生器

仪器仪表

可编程放大器和衰减器

数字控制校准

可编程滤波器和振荡器

复合视频

超声

增益、失调和电压调整

优势和特点

电源电压：3 V至5.5 V

50 MHz串行接口

乘法带宽：10 MHz

更新速率：2.5 MSPS

INL：±1 LSB（12位DAC）

±10 V基准电压输入

低毛刺能量< 2 nV-s

扩展温度范围：−40°C至+125°C

10引脚MSOP封装

引脚兼容的8位(AD5426) 和10位 (AD5432) 电流输出DAC

保证单调性

四象限乘法

上电复位，具有掉电检测功能

菊花链模式

回读功能

功耗：0.4 μA（典型值）
