AD622 - 低成本仪表放大器

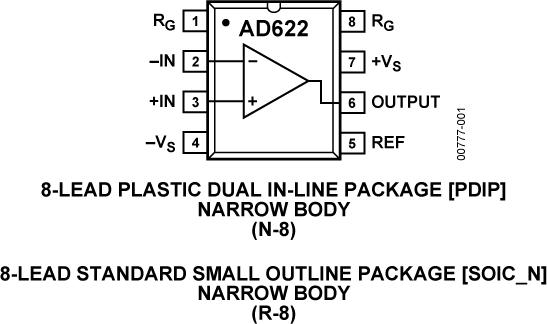

AD622是AD公司的一款仪表放大器产品，AD622是低成本仪表放大器，本站介绍了AD622的封装应用图解、特点和优点、功能等，并给出了与AD622相关的AD元器件型号供参考。
AD622 - 低成本仪表放大器 - 仪表放大器 - 放大器 - Analog Devices, LLC
产品描述
AD622是一款低成本、采用传统引脚配置的较精密仪表放大器，仅需要一个外部电阻来设置2与1000之间的任意增益。对于增益为1的情况，则不需任何外部电阻。AD622是一个全差分或减法器放大器系统，同时通过集成精密激光调整电阻提供出色的线性和共模抑制。
AD622可以取代低成本、分立的两运放或三运放仪表放大器设计，并提供良好的共模抑制、出色的线性、温度稳定性、可靠性以及低功耗和较少的电路板面积。AD622的低成本使其无需设计分立仪表放大器，从而满足了严苛的成本目标要求。这个低成本解决方案还提供改进的性能并节省空间。
应用
传感器接口低成本热电偶放大器工业过程控制差分放大器低成本数据采集 数据手册, Rev. D, 8/07
优势和特点
易于使用低成本解决方案性能优于两运放或三运放设计单位增益无需外部电阻与一个外部电阻配合使用即可提供可选增益 (增益范围：2至1000)宽电源电压范围：±2.6 V 至 ±15 V提供8引脚PDIP和8引脚SOIC_N封装低功耗，最大电源电流：1.5 mADC性能 增益精度：0.15% (G=1) 最大输入失调电压：125 µV 最大输入失调漂移：1.0 µV/°C 最大输入偏置电流：5µA 最小共模抑制比：66dB (G=1)噪声 输入电压噪声：12 nV/√Hz @ 1 kHz 0.60 µV p-p噪声(0.1 Hz 至10 Hz ，G = 10时)AC特性 带宽：800 kHz(G = 10) 0.1%建立时间：10 μs@ G = 1至100 压摆率：1.2 V/µs
相关的评估套件共有1个
EVAL-INAMP - AD62X、AD822X、AD842X系列仪表放大器评估板：ADI公司提供一系列评估板，以便帮助用户评估8引脚封装的仪表放大器。访问用户指南 UG-261.
该用户指南描述三款通用评估板，可用于评估许多ADI仪表放大器。若需获得某款仪表放大器的性能数据，请参考该放大器的数据手册。
3种通用型易用评估板可搭配ADI的各种仪表放大器供货评估板上焊接待测仪表放大器预安装测试引脚预安装去耦电容EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223和AD8225EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421EVAL-INAMP - 无：无
