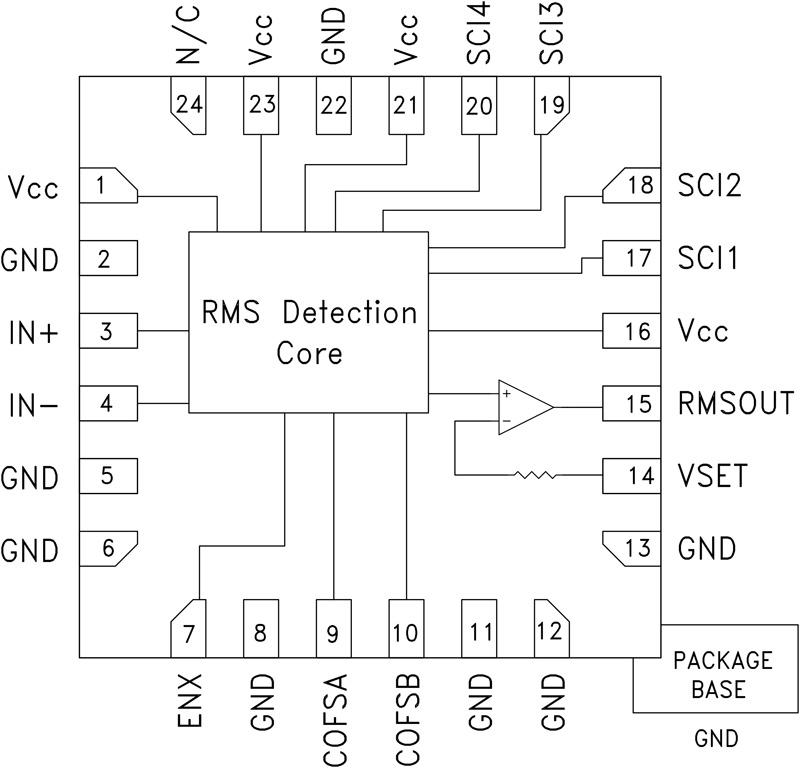

HMC909 - 典型设计图：
HMC909典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC909介绍

HMC909 - 单端RMS功率检波器，采用SMT封装，DC - 5.8 GHz

HMC909是AD公司的一款RMS响应检波器产品，HMC909是单端RMS功率检波器，采用SMT封装，DC - 5.8 GHz，本站介绍了HMC909的封装应用图解、特点和优点、功能等，并给出了与HMC909相关的AD元器件型号供参考。

HMC909 - 单端RMS功率检波器，采用SMT封装，DC - 5.8 GHz - RMS响应检波器 - 射频和微波 - Analog Devices

产品描述

HMC909LP4E功率检波器设计用于RF功率测量和频率高达5.8 GHz.的控制应用。 该检波器提供精确的任何宽带、单端RF/IF输入信号均方根表示。 输出为温度补偿式、单调表示实信号功率，采用40 dB的输入检测范围测量。

HMC909LP4E极其适用于宽带宽、宽动态范围应用，这些应用需重复测量实信号功率，尤其当RF/IF波形和/或波峰因数随时间变化时。

HMC909LP4E集成带宽可通过输入引脚SC I1-4在超过40倍范围进行数字编程。 这样，用户可动态设置工作带宽，能够在同一平台上处理不同类型的调制工作。

HMC909LP4E在输出级集成了内部运算放大器，提供斜率和截点调整并支持控制器应用。

应用

  • 对数–>均方根(RMS)转换
  • 接收信号强度指示(RSSI)
  • 发射机信号强度指示(TSSI)
  • RF功率放大器效率控制
  • 接收机自动增益控制
  • 发射机功率控制

    • 优势和特点
  • 宽带单端RF输入： ±1 dB检测精度（最高5.8 GHz）
  • 输入动态范围： -51至-11 dBm
  • 数字可编程集成带宽
  • 独立的RF信号波形及波峰因数
  • +5V工作温度范围：-40℃至+85℃
  • 出色的温度稳定性
  • 关断模式
  • 24引脚4x4mm SMT封装： 16mm²
    • 相关的评估套件共有1个
  • EVAL-HMC909LP4E - HMC909LP4E评估板：

    • 本页提供评估HMC909LP4E的评估板订购信息。

  • EVAL-HMC909LP4E - 无：

    • 无
