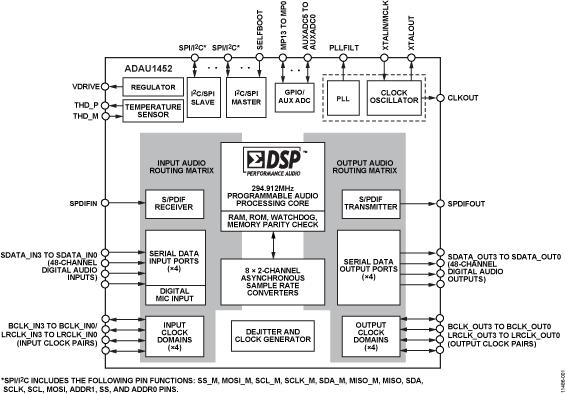

ADAU1452/ADAU1451/ADAU1450是获得汽车认证的音频处理器，数字信号处理能力远超早先的SigmaDSP®器件。 其硬件架构经过重构，针对高效音频处理做了优化。 音频处理算法采用逐样本和逐模块范式实现，它们可在信号处理流程中同时执行，方法是使用图形编程工具SigmaStudio™。 与前几代SigmaDSP所需的指令相比，重构的数字信号处理器(DSP)内核架构能以大幅精简的指令执行某类音频处理算法，从而极大地改善代码效率。

1.2 V、32位DSP内核的工作频率最高可达294.912 MHz，每样本以48 kHz标准采样速率执行最多6144条指令。 另外，除了工业标准速率，还提供各种宽范围采样速率。 整数PLL和灵活的时钟发生器硬件可同时生成最多15个音频采样速率。 这些时钟发生器与板载异步采样速率转换器(ASRC)以及灵活的硬件音频路由矩阵结合，使ADAU1452/ADAU1451/ADAU1450成为理想的音频集线器，极大地简化了复杂的多速率音频系统设计。

ADAU1452/ADAU1451/ADAU1450集成高度可配置的串行端口、S/PDIF接口（ADAU1452和ADAU1451上）和多功能输入/输出引脚，可连接广泛的ADC、DAC、数字音频器件、放大器和控制电路。 这些器件针对性地集成了抽取滤波器，能直接连接PDM输出型MEMS麦克风。

独立的从机器件和主机I2C/SPI控制端口不但允许通过外部主机器件对ADAU1452/ADAU1451/ADAU1450进行编程和配置，而且作为主机还允许直接编程和配置外部从机器件。 利用此灵活性，再加上自引导功能，即可设计出独立系统，无需外部输入即可正常工作。

高能效DSP内核执行整个程序，其功耗仅为几百mW，甚至在温度超过100℃的最差情况下，也可在最高程序负载下运行，同时功耗低于一瓦特。ADAU1452/ADAU1451/ADAU1450具有相对较低的功耗和小尺寸，是代替体积较大的通用DSP器件的理想选择——后者在相同的处理负载下功耗更高。

ADAU1452、ADAU1451和ADAU1450的区别

该器件的三种型号通过存储器、DSP内核频率、S/PDIF接口的可用性以及ASRC配置加以区分。

由于ADAU1450不包含S/PDIF接收器和发射器，所以其SPDIFIN和SPDIFOUT引脚无效。 此外，ADAU1450中任何与S/PDIF输入或输出相关的寄存器设置在其工作时均无效。 同样，由于ADAU1450不包含ASRC，所以ADAU1450中任何与ASRC相关的寄存器设置在其工作时均无效。

应用

本评估板提供针对ADAU1452数字串行音频端口，以及针对该器件的某些通用I/O的访问。模拟I/O由集成的AD1938编解码器提供。 ADAU1452内核受控于ADI公司的SigmaStudio?软件，该软件通过USB连接实现电路板的接口。 该评估板采用6 V DV电源，根据评估板的要求进行稳压。 印刷电路板(PCB)采用4层设计，内层具有单接地层和单电源层。 该评估板集成用于外部模拟输入和输出的连接器，以及光学S/PDIF接口。 主时钟由内置的振荡器电路以及板载12.288 MHz无源晶振提供。
