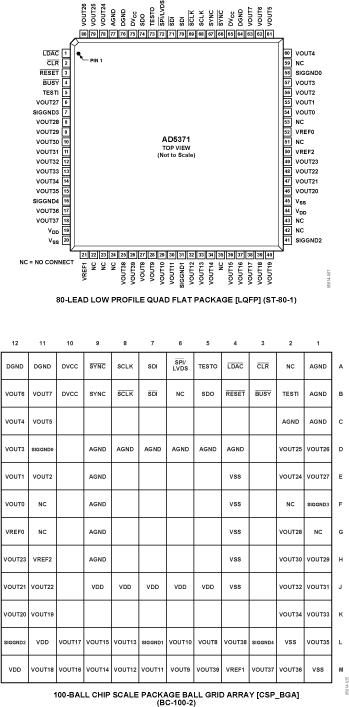

AD5371典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD5371介绍

AD5371 - 40通道、14-Bit、串行输入、电压输出型DAC

AD5371是AD公司的一款数模转换器 (DAC)产品，AD5371是40通道、14-Bit、串行输入、电压输出型DAC，本站介绍了AD5371的封装应用图解、特点和优点、功能等，并给出了与AD5371相关的AD元器件型号供参考。

AD5371 - 40通道、14-Bit、串行输入、电压输出型DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

AD5371*是一款40通道的14-bit DAC，采用80引脚LQFP封装或100引脚CSP_BGA。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为5组，每组8个DAC。3个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组通过失调DAC 1进行调整，第2组到第4组通过失调DAC 2进行调整。

AD5371提供VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5371具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。它还具有100 MHz的低压差分信号（LVDS）串行接口。

DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器，允许去除增益和失调误差。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

  • 自动测试设备（ATE）的电平设置
  • 可变光学衰减器（VOA）
  • 光学开关
  • 工业控制系统
  • 仪器仪表

    • *Protected by U.S. Patent No. 5,969,657; other patents pending.

    Data Sheet, Rev. B, 3/08

    优势和特点
  • 在80引脚LQFP封装和100引脚CSP_BGA封装中集成40通道DAC
  • 确保的14 bits单调性
  • 最大输出电压范围是基准电压的4倍（20V）
  • 额定输出电压范围：-4 V～+8 V
  • 允许用户可编程失调和增益的系统校准功能
  • 对用户定义的SIGGNDx进行清零
  • 可提供多种独立的输出范围
  • 欲了解更多信息，请参考数据手册
    • 相关的评估套件共有1个
  • EVAL-AD5371 - AD5371 评估板：

    • AD5371评估板可在外部DSP或微控制器的控制下单独使用，也可连接PC使用。同时还提供用于AD536x寄存器的编程软件。对AD536x的控制则通过USB接口实现。

  • EVAL-AD5371 - 无：

    • 无
