ADV3002 - 4:1 HDMI/DVI开关，具有均衡DDC/CEC缓冲和EDID复制功能

ADV3002是AD公司的一款模拟/HDMI/DVI接口产品，ADV3002是4:1 HDMI/DVI开关，具有均衡DDC/CEC缓冲和EDID复制功能，本站介绍了ADV3002的封装应用图解、特点和优点、功能等，并给出了与ADV3002相关的AD元器件型号供参考。

ADV3002 - 4:1 HDMI/DVI开关，具有均衡DDC/CEC缓冲和EDID复制功能 - 模拟/HDMI/DVI接口 - 模拟HDMI/DVI显示接口 - Analog Devices

产品描述

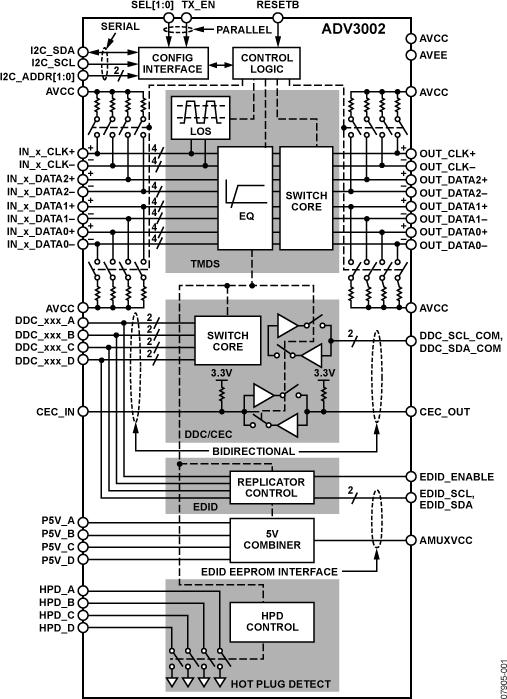

ADV3002是一款完整的HDMI?/DVI链路开关，具有均衡TMDS（最小化传输差分信号）输入，非常适合配置长电缆的系统。该器件具有针对DDC总线和CEC线路的双向缓冲功能，同时集成用于CEC线路的上拉电阻。此外，它还具有EDID复制功能，使得所有四个HDMI端口可以共享一个EDID EEPROM。

ADV3002提供80引脚LQFP表贴无铅塑封封装，节省空间；额定工作温度范围为0°C至85°C。

产品聚焦

输入电缆均衡器支持输入端使用较长的电缆。对于24 AWG电缆，ADV3002在最高3 Gbps数据速率时可补偿20m以上的损耗。
辅助多路复用器隔离并缓冲DDC总线和CEC线路，从而提高系统总电容限制。
具有EDID复制功能，无需多个EDID EEPROM。EDID可以从单个外部EEPROM加载，或者从系统微控制器加载。
当本机系统电源关闭时，EDID复制器和CEC缓冲器由5 V功率合成器供电。
通道切换时集成热插拔低电平脉冲检测，具有可编程脉冲宽度或直接手动控制功能。

应用

高清电视机(HDTV)

投影仪

影音接收机

机顶盒

优势和特点

4路输入、1路输出HDMI/DVI链路

符合HDMI 1.3a接收与发射要求

每条链路4个TMDS通道

双向DDC缓冲器（SDA和SCL）

EDID复制功能可减少器件数量，并且支持对所有HDMI源的同时访问

当本机系统电源关闭时，EDID复制器和CEC缓冲器由5 V功率合成器供电

输入引脚提供±8 kV ESD保护

双向缓冲CEC线路，集成上拉电阻(26 kΩ)

通道切换时热插拔低电平脉冲检测，具有可编程脉冲宽度或直接手动控制功能

兼容多种标准：HDMI, DVI, HDCP, I2C

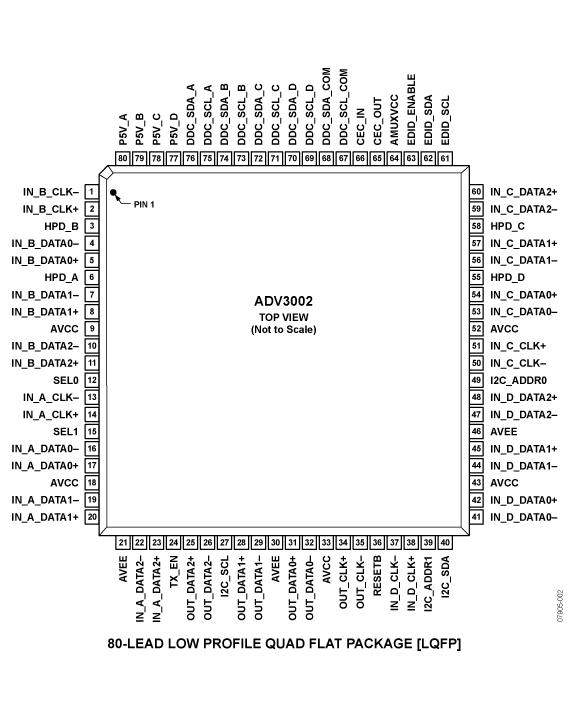

14 mm × 14 mm、80引脚LQFP封装，符合RoHS标准
