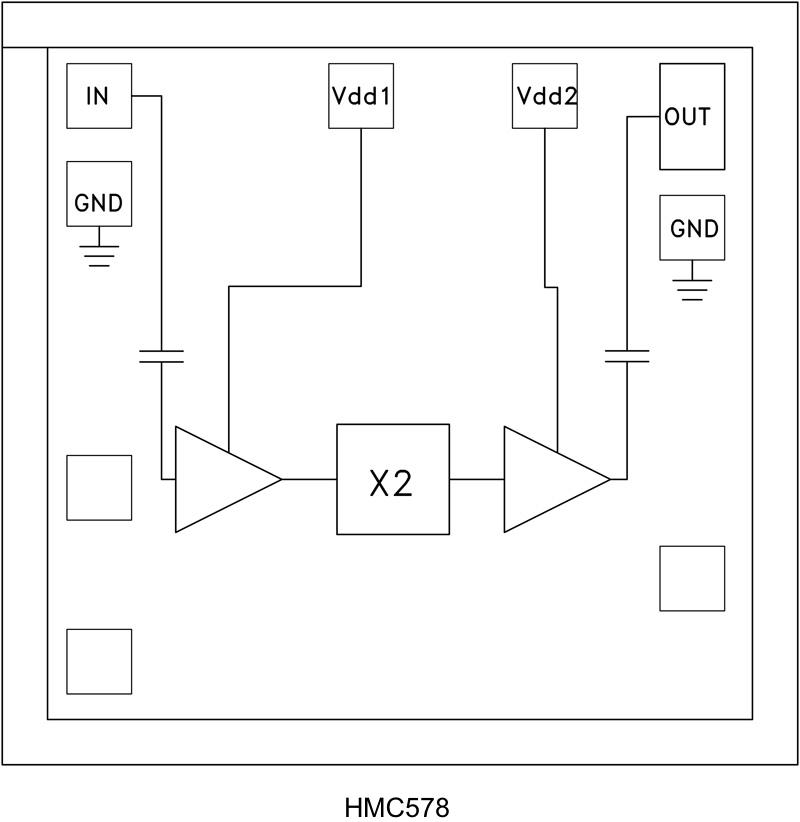

HMC578-Die - 典型设计图：
HMC578-Die典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC578-Die介绍

HMC578-Die - x2 Active Multiplier Chip, 24 - 33 GHz Fout

HMC578-Die是AD公司的一款频率乘法器产品，HMC578-Die是x2 Active Multiplier Chip, 24 - 33 GHz Fout，本站介绍了HMC578-Die的封装应用图解、特点和优点、功能等，并给出了与HMC578-Die相关的AD元器件型号供参考。

HMC578-Die - x2 Active Multiplier Chip, 24 - 33 GHz Fout - 频率乘法器 - 射频和微波 - Analog Devices

产品描述

The HMC578 die is a x2 active broadband frequency multiplier utilizing GaAs PHEMT technology. When driven by a +3 dBm signal, the multiplier provides +17 dBm typical output power from 24 to 33 GHz. The Fo and 3Fo isolations are >25 dBc and >36 dBc respectively at 28 GHz. The HMC578 is ideal for use in LO multiplier chains for Pt to Pt & VSAT Radios yielding reduced parts count vs. traditional approaches. The low additive SSB Phase Noise of -132 dBc/Hz at 100 kHz offset helps maintain good system noise performance.

Applications

  • Clock Generation Applications:
    SONET OC-192 & SDH STM-64
  • Point-to-Point & VSAT Radios
  • Test Instrumentation
  • Military EW / Radar
  • Space
    • 优势和特点
  • High Output Power: +17 dBm
  • Low Input Power Drive: 0 to +6 dBm
  • Fo Isolation: >25 dBc @ Fout= 28 GHz
  • 100 kHz SSB Phase Noise: -132 dBc/Hz
  • Single Supply: +5V @ 81 mA
  • Die Size: 1.18 x 1.23 x 0.1 mm
