AD9631 - 单位增益稳定、超低失真、高速运算放大器

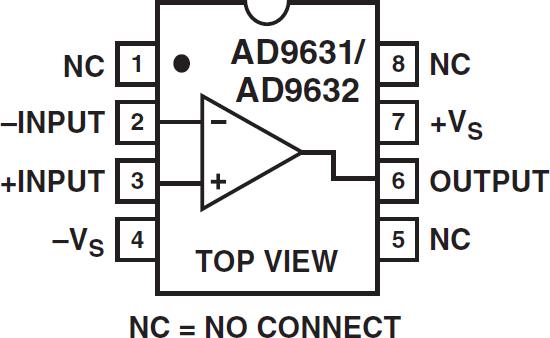

AD9631是AD公司的一款运算放大器产品，AD9631是单位增益稳定、超低失真、高速运算放大器，本站介绍了AD9631的封装应用图解、特点和优点、功能等，并给出了与AD9631相关的AD元器件型号供参考。

AD9631 - 单位增益稳定、超低失真、高速运算放大器 - 运算放大器 - 高速放大器 (带宽≥ 50MHz) - Analog Devices

产品描述

AD9631和AD9632均为极高速、宽带宽放大器，分别是AD9621和AD9622的性能改进型替代产品。AD9631为单位增益稳定型，AD9632则在增益为2或更大时保持稳定。AD9631/AD9632采用电压反馈结构，具有出色的建立时间、带宽和低失真性能，符合许多以前需依赖电流反馈型放大器应用的要求；其经典的运放结构预计在许多设计中均能实现极佳的工作性能。

放大器采用专有设计架构，兼具电流反馈与电压反馈型放大器的许多出色特性。两款器件还具有极其快速且精确的脉冲响应（0.01%建立时间为16 ns）、极宽的小信号和大信号带宽以及超低失真特性。AD9631在20 MHz的失真为-72 dBc，小信号带宽为320 MHz，大信号带宽为175 MHz。

这些特性使AD9631/AD9632成为快速、高分辨率ADC的理想驱动器。此外，在设计有源滤波器时，电压反馈结构的平衡高阻抗输入可以提供最大的灵活性。

AD9631/AD9632提供工业（?40°C至+85°C）温度范围，采用PDIP和SOIC封装。

应用

ADC输入驱动器

差分放大器IF/RF放大器

脉冲放大器

专业视频设备

DAC电流转电压

基带和视频通信

PIN二极管接收器

有源滤波器/积分器/对数放大器

优势和特点

宽带宽 AD9631, G = +1

小信号: 320 MHz

大信号（4 V p-p）: 175 MHz

超低失真(SFDR)、低噪声 -113 dBc（典型值，1 MHz） -95 dBc （典型值，5 MHz） -72 dBc（典型值，20 MHz）三阶交调截点：46 dBm (25 MHz) 频谱噪声密度：7.0 nV/√Hz

高速压摆率：1300 V/µs 0.01%建立时间：16 ns（2 V步进） ±3 V至±5 V电源供电电源电流：17 mA

相关的评估套件共有2个

EVAL-AD9631 - AD9631 评估板：

本页提供AD9631的评估板文档和订购信息。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
