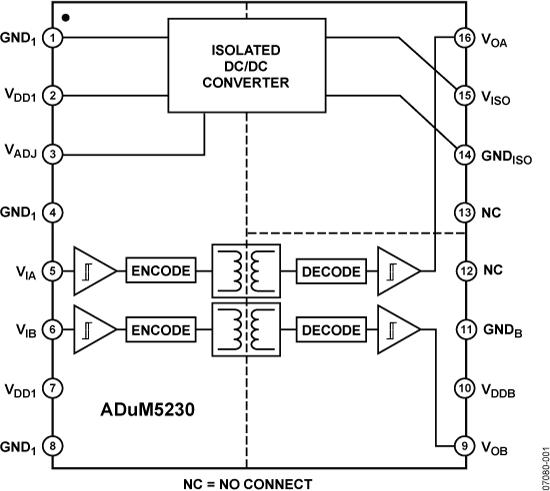

ADuM5230是一款采用ADI公司iCoupler 技术的隔离半桥门极驱动器，可提供独立和隔离的高端与低端输出。结合CMOS工艺和微型变压器技术，该隔离器件包括一个提供隔离高端电源的集成DC-DC转换器。这消除了与外部电源配置（如自举电路）相关的成本、空间与性能难题。该高端隔离电源不仅能为ADuM5230高端输出供电，而且可为ADuM5230中适用的任何外部缓冲器电路供电。

与采用高压电平转换的方法的门极驱动器相比，ADuM5230在输入端和任一输出端之间提供了真正的电流隔离。每一个输出端的工作电压相对于输入端的工作电压，电压差可以高达±700 VP，因此低端可工作于负压状态。高端与低端之间的差分电压可高达700 VP。

应用
--MOSFET/IGBT门极驱动
--等离子显示模块
--马达控制
--电源
--太阳能电池板逆变器

数据手册, Rev. 0, 4/08

集成的隔离高端电源

隔离的高端与低端输出

高共模瞬变抗扰度：>25 kV/µs

工作温度最高可达105°C

16引脚宽体SOIC封装

安全和法规认证（申请中）： UL认证：1分钟2500 V rms，符合UL 1577标准

EVAL-FMCMOTCON2 - AD-FMCMOTCON2-EBZ 评估板：

AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。 系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件包含两块板： 控制器板和驱动板。 可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板

兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台

FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作

完全隔离的数字控制和反馈信号

隔离式Xilinx XADC接口

2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT

单端霍尔、差分霍尔、编码器和旋变器接口

数字传感器接口

EnDat

BISS接口

驱动板

电机最高可驱动至48V且功耗为20A

同时驱动2个电机

采用ADI隔离栅极驱动器实现高频驱动级

支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性）

集成过流保护

反向电压保护

利用隔离式ADC测量电流和电压

BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制

为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。

一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。

其他BLDC电机通过FMC电机驱动器驱动。

测量和显示负载电机电流

测量和显示负载电机速度

采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。
