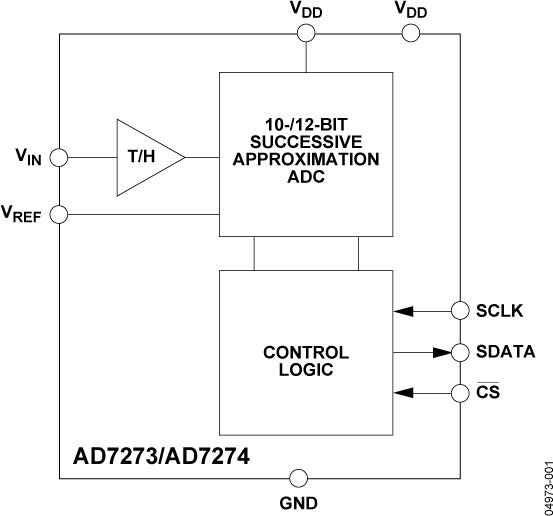

AD7274是一款12位高速、低功耗的逐次逼近型ADC。工作电压为：2.35V至3.6 V单电源，最高吐量可达3 MSPS。内部包含一个低噪声、宽带宽采样/保持放大器，可处理30 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS 的下降沿进行采样，而转换同时在此处启动。转换速率取决于SCLK。该器件不存在流水线延迟。

AD7274采用先进的设计技术，可在高吐量的情况下实现极低的功耗。

该器件采用外部基准电压，范围为1.2 V至VDD。从而为ADC提供了最宽的动态输入范围。

AD727x系列的全部产品

型号 Resolution (Bits) 封装 报价 AD7274 12 8引脚 TSOT/MSOP $6.50 AD7276 12 6引脚 TSOT/8引脚 MSOP $6.25 AD7277 10 6引脚 TSOT/8引脚 MSOP $3.60 AD7273 10 8引脚 TSOT/MSOP $3.75 AD7278 8 6引脚 TSOT/8引脚 MSOP $1.85

应用

电池供电系统

- 个人数字助理

- 医疗仪器

- 移动通信

仪表和控制系统

数据采集系统

高速调制解调器

光敏元件

高吐量：3 MSPS

额定电压( VDD)：2.35 V至3.6 V

低功耗：13.5 mW（3 MSPS，3 V电源）

宽输入带宽：70 dB信噪比（1 kHz输入频率）

灵活的功耗/串行时钟速度管理

无流水线延迟

高速串行接口：SPI ®/ QSPI™/MICROWIRE™/DSP-兼容

省电模式：最大1 µA

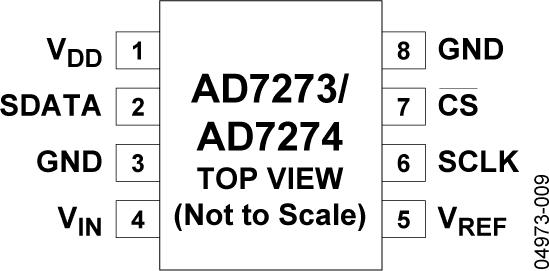

8引脚TSOP封装

8引脚MSOP封装

10位版本：AD7273

EVAL-AD7276 - AD7276 评估板：

EVAL-AD7276SDZ是用于AD7276的全功能评估套件。该评估板能够以独立模式工作，或者与EVAL-SDP-CB1Z系统开发平台配合使用。与系统开发平台配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。此软件包含技术笔记，其中说明评估板以独立模式工作或者与系统开发平台配合使用时的工作和设置情况。在独立模式下工作时，建议使用ADZS-BRKOUT-EX3分线板连接各种控制引脚。

EVAL-AD7276 - 无：

无
