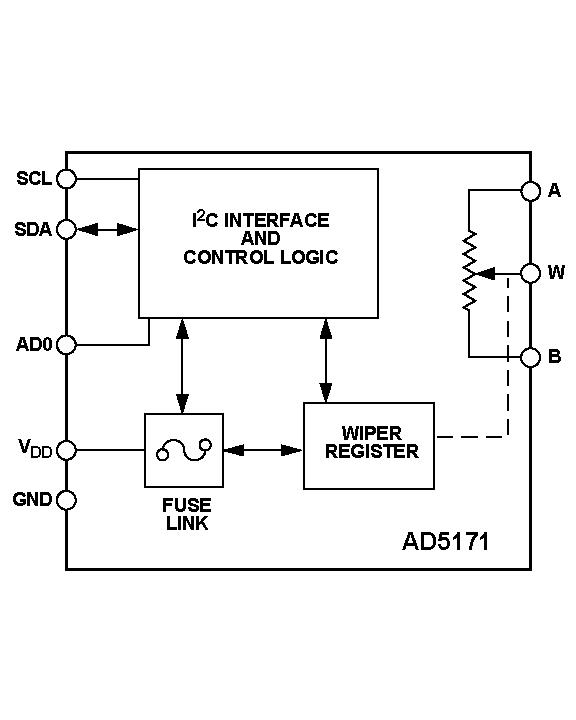

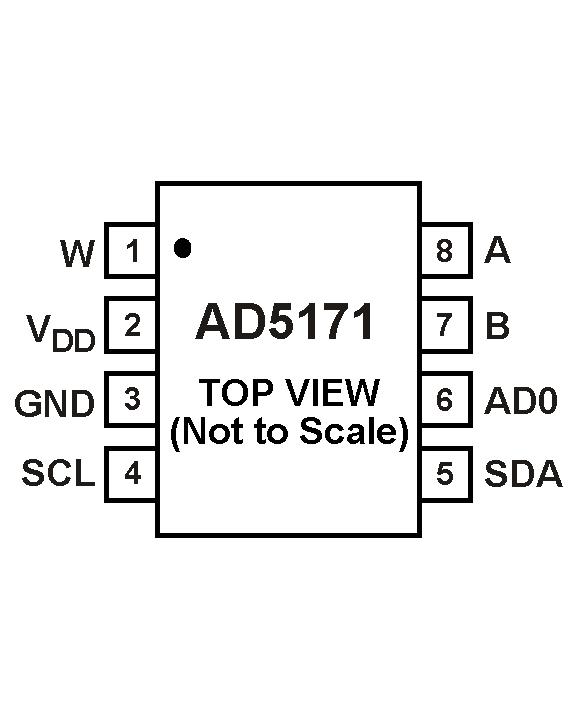

AD5171 - 典型设计图:
AD5171典型设计图一
AD5171典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD5171介绍
AD5171 - 64位OTP数字电位计

AD5171是AD公司的一款数字电位计产品,AD5171是64位OTP数字电位计,本站介绍了AD5171的封装应用图解、特点和优点、功能等,并给出了与AD5171相关的AD元器件型号供参考。

AD5171 - 64位OTP数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5171是一款64位、一次可编程(OTP)数字电位计2 ,它采用熔断丝技术,可实现电阻设置记忆功能。对于不需要通过重新编程来设置数字电位计新电阻值的用户,OTP比EEMEM方法更具成本效益。该器件可实现与大多数机械式调整器和可变电阻相同的电子调整功能。AD5171通过一个双线式I2C兼容型数字控制接口进行编程。永久设置电阻值之前,可进行无限次调整。在OTP激活期间,确定最终值后就会发送一个永久熔断熔丝指令,将游标位置固定在指定设置(类似于将环氧树脂涂在机械式调整器上)。

实现此永久设置后,该值在正常工作条件下不会改变,与电源变化或环境压力无关。为验证永久编程是否成功,可以在读取模式下通过两个验证位查看熔丝状态,这是ADI公司特别设计的OTP验证方法。

针对在工厂对AD5171进行编程的应用,ADI公司还提供器件编程软件,可以在Windows 95至Windows XP的所有平台上运行,包括Windows NT。该软件应用程序可有效取代外部I2C控制器或主机处理器,因而能显著缩短用户的开发时间。AD5171评估套件包括软件、连接器和电缆,经转换可用于工厂编程应用。

AD5171采用紧凑型8引脚SOT-23封装。所有器件的保证工作温度范围均为?40°C至+125°C汽车应用温度范围。除了独特的OTP特性之外,该器件还具有良好的温度性能、小尺寸和低成本等特点,因而也非常适合其它通用数字电位计应用。

应用

  • 系统校准
  • 电子电平设置
  • 机械式调整器和电位计的替代方案
  • 汽车电子调整
  • 增益控制和失调电压调整
  • 传感器电路调整
  • 带宽最高达1.5 MHz的可编程滤波器1
  • 1仅适用于5 kΩ器件。
    2 数字电位计和RDAC这些术语可以互换使用。

    数据手册, Rev. D, 7/08

    优势和特点
  • 64 位
  • 一次可编程(OTP)、一劳永逸的电阻设置,EEMEM的低成本替代方案
  • OTP激活之前可进行无限次调整
  • 端到端电阻:5 kΩ、10 kΩ、50 kΩ、100 kΩ
  • 低温度系数: 5 ppm/°C (电位计模式)
  • 低温度系数:35 ppm/°C(变阻器模式)
  • 紧凑型标准8引脚SOT-23封装
  • 欲了解更多信息,请参考数据手册
  • 相关的评估套件共有1个
  • EVAL-AD5171 - AD5171 评估板:
  • 这款针对AD5171的评估板含有SDP连接和软件,可通过SDP板控制AD5171。

    该评估板需使用SDP控制器板以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。

  • EVAL-AD5171 - 无:
