AD5123 - 四通道、128/256位、I2C、非易失性数字电位计

AD5123是AD公司的一款数字电位计产品，AD5123是四通道、128/256位、I2C、非易失性数字电位计，本站介绍了AD5123的封装应用图解、特点和优点、功能等，并给出了与AD5123相关的AD元器件型号供参考。

AD5123 - 四通道、128/256位、I2C、非易失性数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

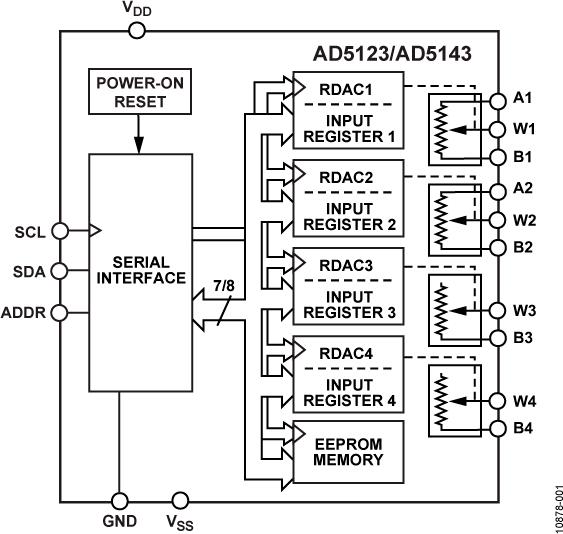

产品描述

AD5123/AD5143电位计为128/256位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，Ax、Bx和Wx引脚提供最高±6mA的电流密度。

低电阻容差和低标称温度系数简化了开环应用和需要容差匹配的应用。

线性增益设置模式允许对数字电位计端子RAW和RWB之间的电阻独立编程，使电阻匹配非常精确。

宽带宽和低总谐波失真(THD)确保对于交流信号具有最佳性能，适合滤波器设计。

在电阻阵列末端的低游标电阻仅40 ?，允许进行引脚到引脚连接。

游标电阻值可通过一个I2C兼容数字接口设置，也可利用该接口回读游标寄存器和内容。

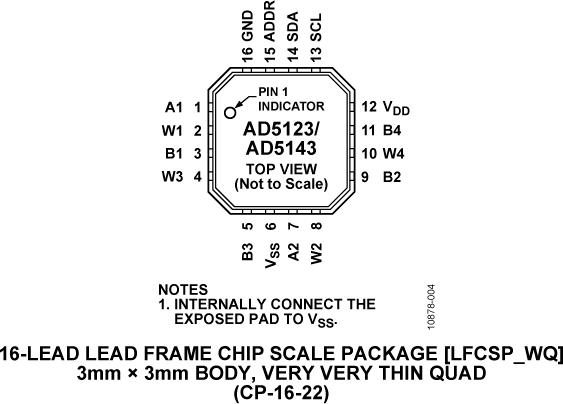

AD5123/AD5143采用紧凑型16引脚、3 mm × 3 mm LFCSP封装。保证工作温度范围为?40°C至+125°C的扩展工业温度范围。

应用

便携式电子设备的电平调整

LCD面板亮度和对比度控制

可编程滤波器、延迟、时间常数

可编程电源

优势和特点

10 kΩ 和 100 kΩ 电阻可选

电阻容差：±8%（最大值）

游标电流：±6 mA

低温度系数：35 ppm/°C

宽带宽：3 MHz

快速启动时间 < 100 µs

线性增益设置模式

单电源及双电源供电

独立逻辑电源 (1.8 V 至 5.5 V)

宽工作温度范围：–40°C至+125°C

3 mm × 3 mm封装

4 kV ESD保护

相关的评估套件共有1个

EVAL-AD5143 - AD5143 评估板：

这款针对AD5143的评估板含有SDP-S连接和软件，可通过SDP-S板控制AD5143。

该评估套件还可通用于AD5123。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

EVAL-AD5143 - 无：

无
