ADN4696E - 具有2类接收器的3.3 V、200 Mbps、半双工、高速M-LVDS收发器

ADN4696E是AD公司的一款LVDS/MLVDS产品，ADN4696E是具有2类接收器的3.3 V、200 Mbps、半双工、高速M-LVDS收发器，本站介绍了ADN4696E的封装应用图解、特点和优点、功能等，并给出了与ADN4696E相关的AD元器件型号供参考。

ADN4696E - 具有2类接收器的3.3 V、200 Mbps、半双工、高速M-LVDS收发器 - LVDS/MLVDS - 低压差分信号 (LVDS) 驱动器-接收器 - Analog Devices

产品描述

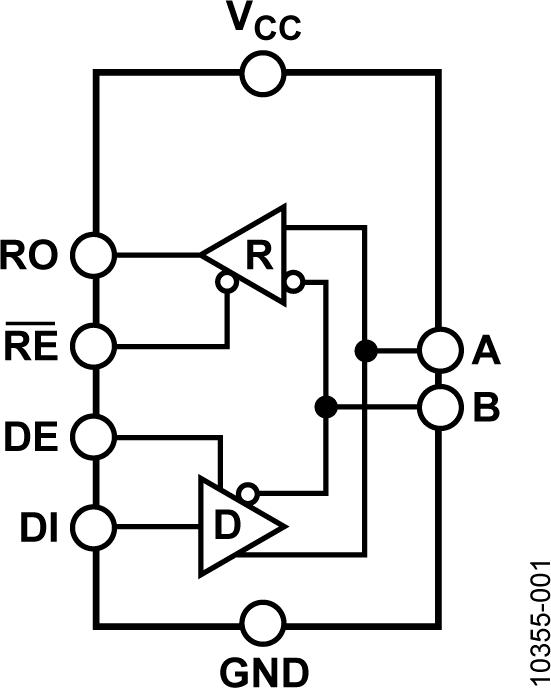

ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至3.4 V共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供高达±15 kV的ESD保护。

这些器件遵循M-LVDS的TIA/EIA-899标准，功能类似于符合LVDS TIA/EIA-644 标准的对应LVDS器件，但设计有针对多点应用的特性。具体包括驱动器输出支持低至30 ?的多点总线负载，并且转换时间受控制，允许从主干传输线路接出分支线。总线最多支持与32个节点连接。

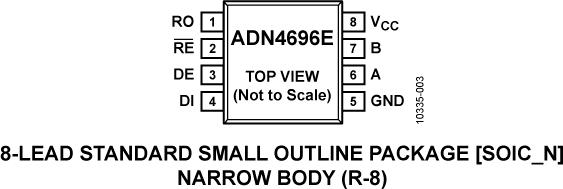

ADN4696E/ADN4697E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。这两款器件提供8引脚SOIC封装的半双工配置(ADN4696E)或14引脚SOIC封装的全双工配置(ADN4697E)。

应用

背板和电缆多点数据传输

多点时钟分配

低功耗、高速替代器件，可缩短RS-485链路

网络路由器和交换机

无线基站基础设施

优势和特点

多点LVDS收发器（低电压差分信号驱动器和接收器对）

转换速率：200 Mbps (100 MHz)

支持30 ?至55 ?的总线负载

接收器类型： 2类(ADN4696E/ADN4697E)：100 mV阈值失调，可提供开路和总线空闲故障安全功能

符合M-LVDS的TIA/EIA-899标准

M-LVDS总线的无毛刺上电/关断

驱动器输出转换时间可控

共模范围：–1 V至+3.4 V，允许在2 V接地噪声下进行通信

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADN4696E - M-LVDS Half-Duplex Evaluation Board (ADN4690E/ADN4691E/ADN4694E/ADN4696E)：

The EVAL-ADN469xEHDEBZ allows quick and easy evaluation of half-duplex M-LVDS transceivers (ADN4690E, ADN4691E, ADN4694E, ADN4696E). The evaluation board allows all of the input and output functions to be exercised without the need for external components. Screw terminal blocks provide convenient connections for power and ground, with SMB jack connectors for high-speed logic and M-LVDS bus signals.

The evaluation board has an 8-lead SOIC footprint for a half-duplex M-LVDS transceiver from the ADN469xE family.

EVAL-ADN4696E - 无：

无
