AD9119/AD9129为高性能11位和14位RF DAC，支持最高达2.8 GSPS的数据速率。DAC内核基于一个四通道开关结构，使双边沿时钟能够有效运行，配置为混频模式或2倍插值时，能将DAC更新速率提高至5.6 GSPS。该元件的高动态范围可产生高达4.2GHz甚至超过此值的多载波。

在基带模式下，元件的宽带宽能力和高动态范围相结合，在CATV基础设施应用中可支持1至158个连续载波。还可以选择两个可选2倍插值滤波器，通过将DAC更新速率提高两倍来简化后重构滤波器。在Mix-mode™操作模式中，AD9119/AD9129可在二阶和三阶奈奎斯特区内重构RF载波，同时仍保持高达3.6GHz的出色动态范围。其高性能NMOS DAC内核具有四通道开关结构，能以最小输出功耗实现业界领先的直接RF频率合成性能。输出电流可以在9.5 mA至34.4 mA范围内进行编程。

AD9119/AD9129包含数项功能，能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FGPA/ASIC的数据接口。它还包含了差分帧/奇偶校验位来监控接口的完整性。片内延迟锁环(DLL)用于优化不同时钟域之间的时序。

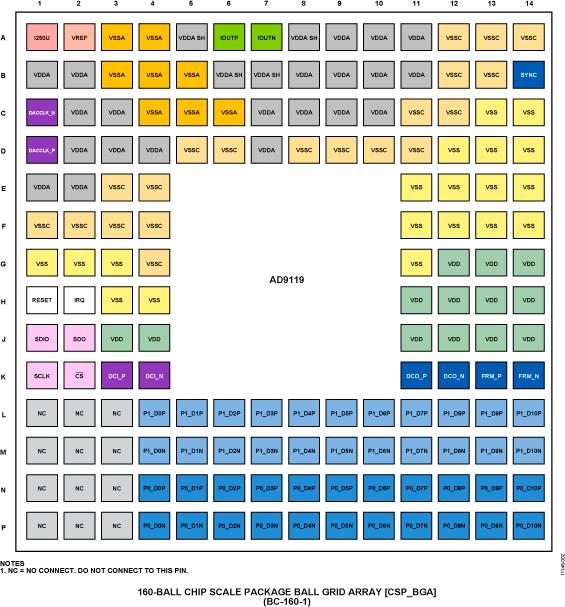

串行外设接口(SPI)用于配置AD9119/AD9129和监控回读寄存器的状态。AD9119/AD9129采用0.18 μm CMOS工艺制造，以+1.8 V和-1.5 V电源供电。该器件提供160引脚芯片级球栅阵列封装。

1. 高动态范围和信号重建带宽支持高达4.2GHz的RF信号频率合成。
2. 具有双端口接口和双倍数据速率(DDR) LVDS数据接收机，支持2800 MSPS的最大转换速率。
3. AD9119/AD9129采用CMOS工艺制造，并利用专有开关技术来增强动态性能。

AD9119评估板连接ADI公司的数字模式发生器(DPG2)，以便快速评估AD9119。 DPG2允许用户建立各种类型的数字矢量，并在任意AD9119工作模式下以该器件支持的速度传输至AD9119。 AD9119评估板通过USB以及随附的PC软件进行配置。
