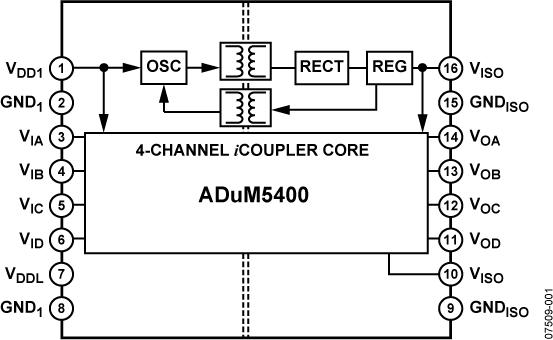

ADUM5400 - 典型设计图：
ADUM5400 - 集成DC/DC转换器的四通道隔离器（4/0通道方向性）
ADUM5400是AD公司的一款隔离电源 (ISOPower)产品，ADUM5400是集成DC/DC转换器的四通道隔离器（4/0通道方向性），本站介绍了ADUM5400的封装应用图解、特点和优点、功能等，并给出了与ADUM5400相关的AD元器件型号供参考。
ADUM5400 - 集成DC/DC转换器的四通道隔离器（4/0通道方向性） - 隔离电源 (ISOPower) - 接口和隔离 - Analog Devices, LLC
产品描述
ADuM5400是一款四通道数字隔离器，集成isoPower 隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler技术，采用5.0 V输入和输出电压时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。
ADuM5400隔离器提供四个独立的隔离通道，分为两种速度等级（更多信息请参考“订购指南”）。
isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记。
应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
优势和特点
相关的评估套件共有1个
EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
支持的iCoupler?产品：
无
