ADL5506 - 30 MHz 至 4.5 GHz、 45 dB RF 检波器

ADL5506是AD公司的一款RF功率检波器产品，ADL5506是30 MHz 至 4.5 GHz、 45 dB RF 检波器，本站介绍了ADL5506的封装应用图解、特点和优点、功能等，并给出了与ADL5506相关的AD元器件型号供参考。

ADL5506 - 30 MHz 至 4.5 GHz、 45 dB RF 检波器 - RF功率检波器 - 非RMS响应功率检波器 - Analog Devices

产品描述

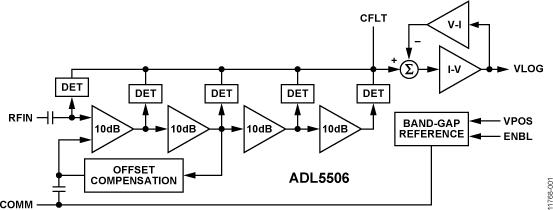

ADL5506是一款完整的低成本子系统，用于30 MHz至4.5 GHz频率范围内的RF信号测量，典型动态范围为45 dB，主要用于各种无线终端设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在?40°C至+85°C温度范围内的温度稳定性尤为出色。

同时灵敏度较高，允许以较低信号电平进行测量，从而降低了耦合至检波器所需的功耗。该器件本质上是一款电压响应型器件，典型动态范围为45 dB。

为了方便起见，该信号使用5 pF电容以及宽带50 ?匹配在内部交流耦合，外部分流电阻为52 ?。在转折频率约19 MHz时，此高通耦合可使工作频率最低。因此，信号源可以直流接地。

由于输入信号电平从1.25 mV rms (-45 dBm)增加到224 rms (0 dBm)，ADL5506输出从0.14 V附近升高至略微超出1 V。输出与输入功率水平的对数成比例关系，即读数以分贝值直接呈现，且900 MHz时调整至大约18 mV/dB。当需要增加输入波形求平均值的时间间隔时，可在VLOG引脚和CFLT引脚之间连接电容。

ADL5506采用6引脚WLCSP封装，电源电压为3.0 V时功耗为3.8 mA。关断后，典型禁用电流低于1 μA。

应用

用于无线终端设备的RSSI和TSSI

RF发射机或接收机功率测量

优势和特点

完整的RF检波器功能

典型动态范围： 45 dB

工作频率范围：30 MHz至4.5 GHz

出色的温度稳定性

稳定的线性dB响应

电源开/关响应时间： 65 ns/145 ns（上升/下降）施加−5 dBm输入电源

工作温度范围：−40°C至+85°C

低功耗： 3.0 V时为3.8 mA 电源电压范围：2.5 V至5.5 V

禁用电流：低于1 µA

相关的评估套件共有1个

EVAL-ADL5506 - ADL5506评估板：

ADL5506-EVALZ是一款配置齐全的4层FR4评估板。正常工作时，该评估板采用3 V电源，消耗3.75 mA电流，但电源电压可以在2.5 V至5.5 V范围内选择。电源必须连接至测试环路的VPOS和GND引脚。 RF输入信号施加于SMA连接器(RFIN)。 SMA连接器(VLOG)提供输出电压。

EVAL-ADL5506 - 无：

无
