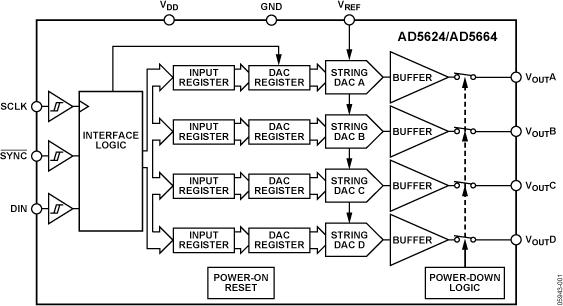

AD5664 - 典型设计图:


AD芯片:
- MAX4104ESA+ - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- HMC539ALP3ETR - 射频和无线 > 衰减器
- MAX6386LT25D1+T - 监控器芯片
- MAX4475AUT#TG16 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- AD7572AANZ03 - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LTC1857IG#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LT1790BIS6-3#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- EVAL-ADM2867EEBZ - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- DS1000M-500 - 集成电路(IC) > 时钟/定时 > 延迟线
- HMCAD1051-40 - 集成电路(IC) > 数据采集 > 模数转换器(ADC)



AD5664 - 2.7 V至5.5 V、450μ A、轨到轨输出、四通道、16位nanoDAC?
AD5664是AD公司的一款数模转换器 (DAC)产品,AD5664是2.7 V至5.5 V、450μ A、轨到轨输出、四通道、16位nanoDAC?,本站介绍了AD5664的封装应用图解、特点和优点、功能等,并给出了与AD5664相关的AD元器件型号供参考。
AD5664 - 2.7 V至5.5 V、450μ A、轨到轨输出、四通道、16位nanoDAC? - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices
产品描述
AD5624/AD5664均属于nanoDAC系列,分别是低功耗、四通道、12/16位缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电,通过设计保证单调性。
AD5624/AD5664需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路,确保DAC上电后输出0 V并保持该电平,直到执行一次有效的写操作为止。此外还具有关断特性,在关断模式下,器件在5 V时的功耗降至480 nA,并提供软件可选输出负载。
在正常工作模式下,这些器件具有低功耗特性,非常适合便携式电池供电设备。5 V时功耗为2.25 mW,关断模式下则降至2.4 μW。
AD5624/AD5664内置片内精密输出放大器,能够实现轨到轨输出摆幅。
AD5624/AD5664采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI、QSPI?、MICROWIRE?、DSP接口标准兼容。
产品特色- 相对精度:±12 LSB(最大值)。

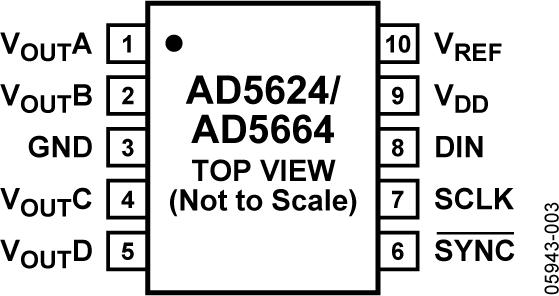

- 提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。
- 低功耗:3 V时典型功耗为1.32 mW,5 V时为2.25 mW。
- 建立时间(最大值):4.5 μs (AD5624)、7 μs (AD5664)。
优势和特点
相关的评估套件共有1个
AD5664R评估板包含USB连接和软件,可通过PC控制AD5664R。
