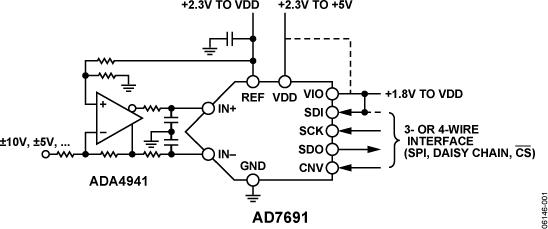

AD7691典型设计图一

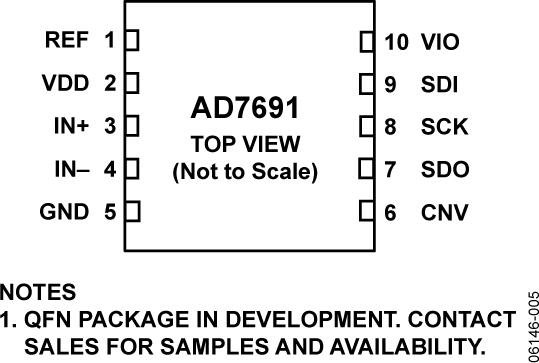

AD7691典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD7691介绍

AD7691 - 18位、1.5 LSB INL、250 kSPS PulSAR? 差分ADC，采用MSOP或QFN封装

AD7691是AD公司的一款模数转换器 (ADC)产品，AD7691是18位、1.5 LSB INL、250 kSPS PulSAR? 差分ADC，采用MSOP或QFN封装，本站介绍了AD7691的封装应用图解、特点和优点、功能等，并给出了与AD7691相关的AD元器件型号供参考。

AD7691 - 18位、1.5 LSB INL、250 kSPS PulSAR? 差分ADC，采用MSOP或QFN封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7691是一款18位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5 V单电源(VDD)供电。该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V和REF之间，相位相反。基准电压REF由外部提供，并且可以设置为电源电压。


功耗和吞吐速率呈线性变化关系。


SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。


AD7691采用10引脚MSOP封装或10引脚QFN(LFCSP)封装，工作温度范围为−40°C至+85°C。


应用

  • 电池供电设备
  • 数据采集
  • 地震数据采集系统
  • 仪器仪表
  • 医疗仪器


    • 优势和特点
  • 18位分辨率、无失码
  • 吞吐速率： 250 kSPS INL
  • ±0.75 LSB（典型值）
  • 最小值/最大值：±1.5 LSB（-40°C至+85°C时）
  • 最小值/最大值：-2.7 LSB/+2 LSB（-55°C至+105°C时） 动态范围： 102 dB（典型值）
  • 过采样动态范围： 125 dB (1 kSPS) 无噪声分辨率： 20位(1 kSPS)
  • 有效分辨率： 22.7位(1 kSPS)
  • 欲了解更多特性，请参考数据手册
    • AD7691-EP支持防务和航空航天应用（AQEC标准）
  • 下载 AD7691-EP 数据手册 (pdf)
  • 军用温度范围： -55°C至 +105°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14632-01XE DSCC图纸号
    • 相关的评估套件共有1个
  • EVAL-AD7691 - AD7691 评估套件：

    • EVAL-AD7691CBZ是针对AD7691的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

  • EVAL-AD7691 - 无：

    • 无
