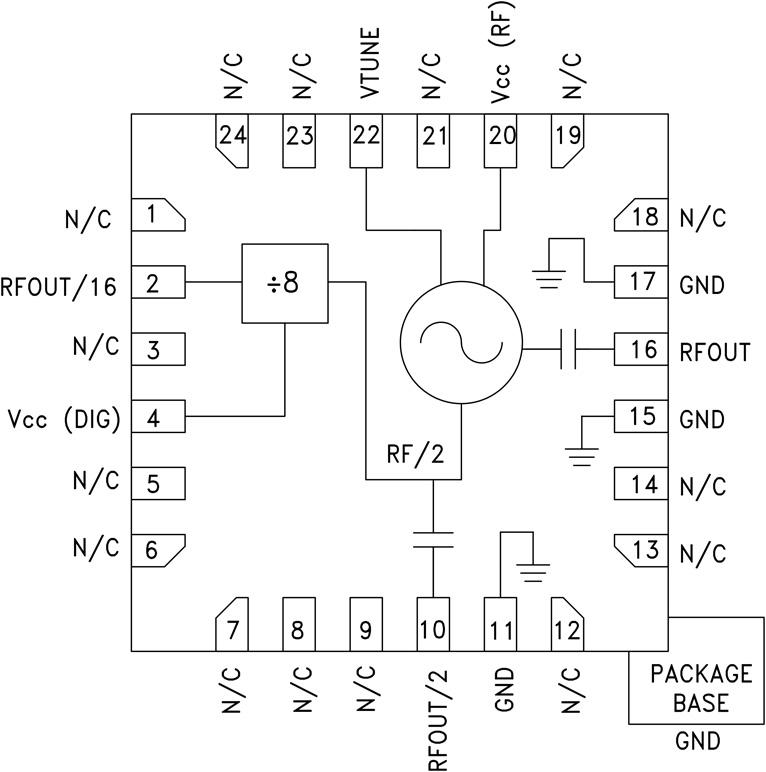

HMC738 - 典型设计图：

HMC738 - 具有半频输出和16分频的MMIC VCO，20.9 - 23.9 GHz

HMC738是AD公司的一款VCO与PLO产品，HMC738是具有半频输出和16分频的MMIC VCO，20.9 - 23.9 GHz，本站介绍了HMC738的封装应用图解、特点和优点、功能等，并给出了与HMC738相关的AD元器件型号供参考。

HMC738 - 具有半频输出和16分频的MMIC VCO，20.9 - 23.9 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC738是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。该器件集成谐振器、负电阻器件、变容二极管和16分频预分频器。由于振荡器采用单芯片结构，因此VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。采用5V电源电压时，输出功率为+9 dBm（典型值）。该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。

应用

点对点无线电

点对多点无线电/LMDS

VSAT

优势和特点

Pout: +9 dBm

相位噪声：-95 dBc/Hz（100 kHz，典型值）

无需外部谐振器

24引脚4x4 mm QFN封装： 16 mm²

相关的评估套件共有1个

EVAL-HMC738LP4 - HMC738LP4评估板：

本页提供评估HMC738LP4的评估板订购信息。
