AD5172 - 256位、一次可编程、双通道、I2C数字电位计

AD5172是AD公司的一款数字电位计产品，AD5172是256位、一次可编程、双通道、I2C数字电位计，本站介绍了AD5172的封装应用图解、特点和优点、功能等，并给出了与AD5172相关的AD元器件型号供参考。

AD5172 - 256位、一次可编程、双通道、I2C数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

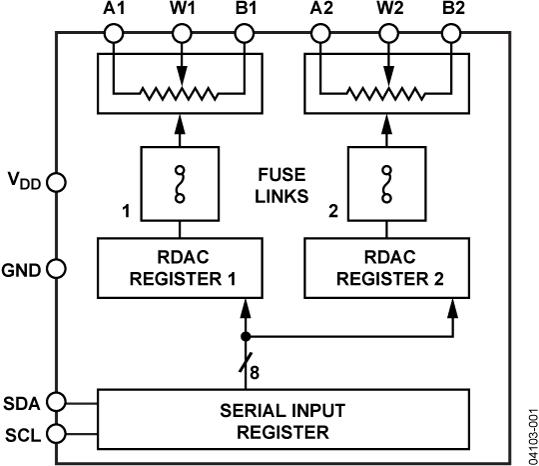

AD5172/AD5173均为双通道、256位、一次可编程(OTP)数字电位计1 ，采用熔断丝技术，可实现电阻设置记忆功能。对于不需要多次将数字电位计设置写入存储器的用户，OTP比EEMEM更具成本效益。这些器件可实现与机械电位计或可变电阻相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

AD5172/AD5173通过一个双线式I2C®兼容型数字接口进行编程。永久设置电阻值之前，可进行无限次调整。在OTP激活期间，一个永久熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

与传统OTP数字电位计不同，AD5172/ AD5173具有独特的临时OTP覆盖特性，即使熔丝熔断后，也可以进行新的调整。不过，在随后的上电过程中，OTP设置会恢复。因此，用户可将这些数字电位计看作具有可编程预设值的易失性电位计。

应用

系统校准

电子电平设置

在新设计中取代机械式调整器

永久性工厂PCB设置

压力、温度、位置、化学和光学传感器的调整

RF放大器偏置

汽车电子调整

增益控制和失调电压调整

1 数字电位计、VR和RDAC这些术语可以互换使用。

优势和特点

双通道、256位电位计

一次可编程(OTP)、一劳永逸的电阻设置可提供EEMEM的低成本替代方案

OTP激活之前可进行无限次调整

OTP覆盖特性允许根据用户自定义预设值进行动态调整

端到端电阻：2.5 kΩ、10 kΩ、50 kΩ、100 kΩ

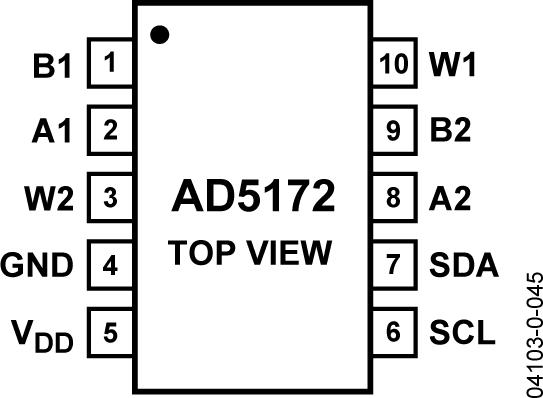

紧凑型10引脚MSOP (3 mm x 4.9 mm)封装

快速建立时间： tS = 5 μs （典型值，上电时）

欲了解更多信息，请参考数据手册
