AD7192 - 4.8 kHz、超低噪声、24位、Σ-Δ型ADC,内置PGA
AD7192是AD公司的一款模数转换器 (ADC)产品,AD7192是4.8 kHz、超低噪声、24位、Σ-Δ型ADC,内置PGA,本站介绍了AD7192的封装应用图解、特点和优点、功能等,并给出了与AD7192相关的AD元器件型号供参考。
AD7192 - 4.8 kHz、超低噪声、24位、Σ-Δ型ADC,内置PGA - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices
产品描述

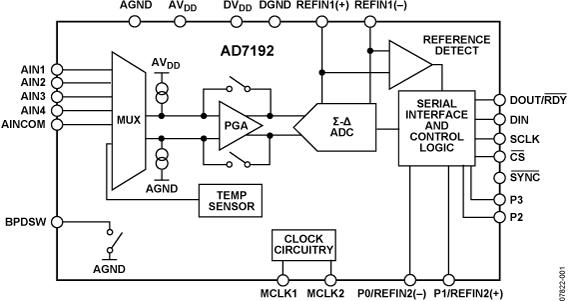

AD7192是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。
这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道,AD7192按顺序在各使能通道上执行转换,这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源;或者,也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。
这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用,AD7192具有零延迟特性。

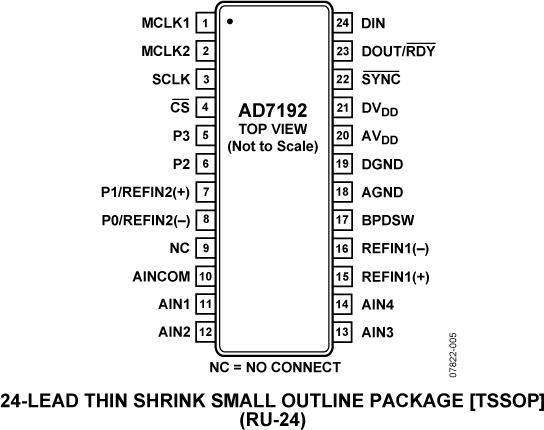

这款器件的工作电源电压为3 V至5.25 V,功耗为4.35 mA,采用24引脚TSSOP封装。
应用
优势和特点
相关的评估套件共有1个
EVAL-AD7192EBZ是针对AD7192的全功能评估板。该评估板可单独使用(电池供电或利用外部电源)或通过标准USB接口与PC相连。配合PC使用时,用户可利用提供的软件对ADC进行详尽的性能分析。
