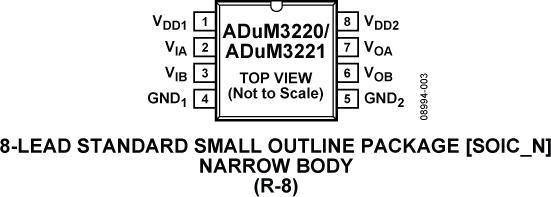

ADUM3221是AD公司的一款标准数字隔离器产品，ADUM3221是隔离式4 A双通道门极驱动器，本站介绍了ADUM3221的封装应用图解、特点和优点、功能等，并给出了与ADUM3221相关的AD元器件型号供参考。

ADUM3221 - 隔离式4 A双通道门极驱动器 - 标准数字隔离器 - 接口和隔离 - Analog Devices

产品描述

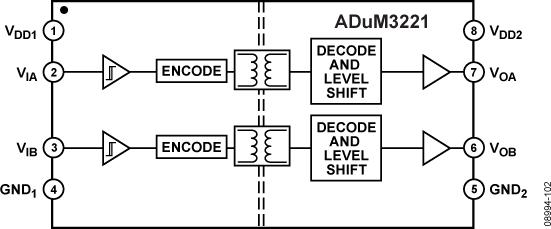

ADuM3220/ADuM3221 是基于ADI公司 iCoupler®技术的4 A隔离式双通道门极驱动器。这些隔离器件结合了高速CMOS工艺和单片变压器技术，能够提供比脉冲变压器和门极驱动器组合等其它解决方案更优异的性能特性。

ADuM3220/ADuM3221隔离器提供两个独立的隔离通道。最大传播延迟为60 ns，通道间匹配为5 ns。与采用高压电平转换方法的门极驱动器相比，ADuM3220/ADuM3221的输入与各输出之间具有真电流隔离优势，能够跨越隔离栅实现电压转换功能。ADuM3220具有直通保护逻辑，ADuM3221则没有。两款器件均提供门极驱动应用所需的默认低电平输出特性。ADuM3220/ADuM3221的输入电源电压范围为3.0 V至5.5 V，与低压系统兼容。ADuM3220A/ADuM3221A的输出电源电压范围为5 V至18 V。DuM3220B/ADuM3221B的输出电源电压范围为8 V至18 V。

ADuM3220/ADuM3221的额定结温范围为−40°C至+125°C。

应用隔离式同步DC/DC转换器
MOSFET/IGBT门极驱动器

优势和特点

峰值输出电流：4 A

精密定时特性隔离器和驱动器传播延迟：60 ns（最大值）通道间匹配：5 ns（最大值）

高工作结温：125°C

3.3 V至5 V输入逻辑

4.5 V 至18 V输出驱动

UVLO：2.5 V VDD1 和 4.1 V VDD2

150°C以上时提供热关断保护

输出直通逻辑保护

默认低电平输出

高工作频率：DC至1 MHz

CMOS 输入逻辑电平

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADUM3220 - EVAL-ADUM3221: ADuM3220/ADuM3221 Evaluation Board：

The EVAL-ADuM3221EBZ supports the ADuM3220/ ADuM3221 isolated gate drivers. It is compatible with IGBT/ MOSFETs in TO-263 or TO-252 packages. The evaluation board is ideal for evaluating the ADuM322xThe EVAL-ADuM3221EBZ supports the ADuM3220/ ADuM3221 isolated gate drivers. It is compatible with IGBT/ MOSFETs in TO-263 or TO-252 packages. The evaluation board is ideal for evaluating the ADuM322xThe EVAL-ADuM3221EBZ supports the ADuM3220/ ADuM3221 isolated gate drivers. It is compatible with IGBT/ MOSFETs in TO-263 or TO-252 packages. The evaluation board is ideal for evaluating the ADuM322xThe EVAL-ADuM3221EBZ supports the ADuM3220/ ADuM3221 isolated gate drivers. It is compatible with IGBT/ MOSFETs in TO-263 or TO-252 packages. The evaluation board is ideal for evaluating the ADuM322x
