AD9601 - 10位、200 MSPS/250 MSPS、1.8 V模数转换器

AD9601是AD公司的一款高速ADC (> 10MSPS)产品，AD9601是10位、200 MSPS/250 MSPS、1.8 V模数转换器，本站介绍了AD9601的封装应用图解、特点和优点、功能等，并给出了与AD9601相关的AD元器件型号供参考。

AD9601 - 10位、200 MSPS/250 MSPS、1.8 V模数转换器 - 高速ADC (> 10MSPS) - 模数转换器 (ADC) - Analog Devices

产品描述

AD9601是一款10位单芯片采样模数转换器（ADC），专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有杰出的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持（T/H）与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为CMOS兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

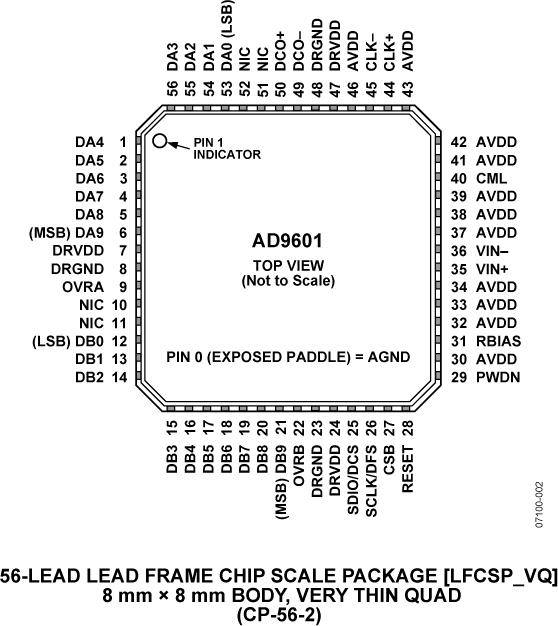

AD9601采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

应用

无线和有线宽带通信

电缆反转通路

通信测试设备

雷达和卫星子系统

功率放大器线性化

优势和特点

信噪比（SNR）：59.4 dBFS （fIN最高为70 MHz，250 MSPS）

ENOB：9.7 （fIN最高为70 MHz，250 MSPS，−1.0 dBFS）

无杂散动态范围（SFDR）：81 dBc （fIN最高为70 MHz，250 MSPS，−1.0 dBFS）

出色的线性度：微分非线性（DNL）= 0.2 LSB（典型值）积分非线性（INL）= 0.2 LSB（典型值）

CMOS输出单数据端口最高可达250 MHz 解复用双端口最高可达2 × 125 MHz

700 MHz全功率模拟带宽

片内基准电压源，无需外部解耦

集成输入缓冲和采样保持

低功耗 274 mW（200 MSPS） 322 mW（250 MSPS）

可编程输入电压范围 1.0 V至1.5 V，1.25 V（标称值）

采用1.8 V模拟和数字电源供电

可选择输出数据格式（偏移二进制、二进制补码、格雷码）
