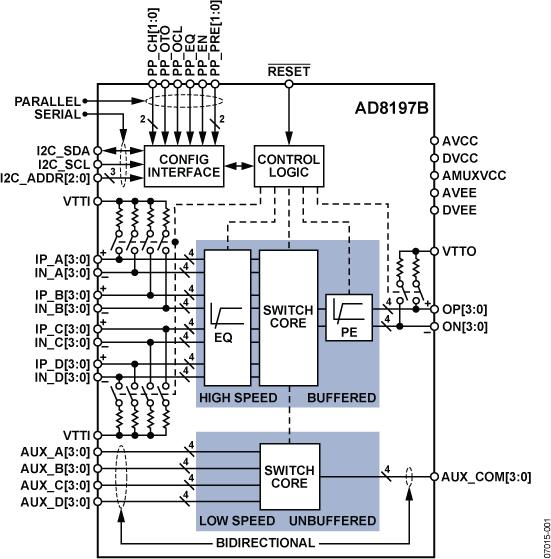

AD8197B典型设计图一
AD8197B典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD8197B介绍

AD8197B - 具有均衡特性的4:1 HDMI/DVI开关

AD8197B是AD公司的一款模拟/HDMI/DVI接口产品，AD8197B是具有均衡特性的4:1 HDMI/DVI开关，本站介绍了AD8197B的封装应用图解、特点和优点、功能等，并给出了与AD8197B相关的AD元器件型号供参考。

AD8197B - 具有均衡特性的4:1 HDMI/DVI开关 - 模拟/HDMI/DVI接口 - 模拟HDMI/DVI显示接口 - Analog Devices

产品描述

AD8197B是一款HDMI?/DVI开关，具有均衡TMDS输入和预加重TMDS输出，非常适合配置较长电缆的系统。通过I2C 控制端口，还可以独立控制TMDS输入端接电阻的开关状态。输出可以设置为高阻抗状态，以降低功耗，并且/或者利用线“或”技术构建较大的阵列。

AD8197B提供100引脚、无铅、表贴LQFP封装，额定工作温度范围为?40°C至+85°C。

产品聚焦

  1. 支持最高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。
  2. 输入电缆均衡器支持输入端使用较长的电缆（2.25 Gbps时支持20米以上的24 AWG电缆）。
  3. 辅助开关可以路由一条DDC总线和两路附加信号，从而实现单芯片、HDMI 1.3接收兼容型解决方案。

应用

  • 多路输入显示器
  • 投影仪
  • 影音接收机
  • 机顶盒
  • 高清电视机(HDTV)
    • 优势和特点
  • 与AD8197A引脚兼容
  • 支持250 Mbps至2.25 Gbps数据速率
  • 支持25 MHz至225 MHz像素时钟
  • 均衡输入支持使用HDMI长电缆（20米、2.25 Gbps）
  • 完全缓冲的单向输入/输出
  • 每路输入均有可开关控制的50 ?片内端接电阻
  • 可开关控制的50 ?片内输出端接电阻
  • 预加重输出
  • 低附加抖动
  • 单电源供电(3.3 V)
  • 双向非缓冲输入/输出
  • 灵活的电源选择(3.3 V至5 V)
  • 兼容HDCP标准
  • 可以切换DDC总线和2路附加信号
  • 4路输入、1路输出HDMI/DVI链路
  • 支持HDMI 1.3兼容型接收机
  • 输出禁用特性降低功耗可移除的输出端接电阻可以构建较大的阵列
  • 两个AD8197B可支持HDMI/DVI双链路
  • 兼容多种标准：HDMI接收机、HDCP、DVI
  • 串行(I2C从器件) 和并行控制接口
  • 14 mm × 14 mm、100引脚无铅LQFP封装
    • 相关的评估套件共有1个
  • EVAL-AD8197B - AD8197B 评估板：

    • 本页提供具有均衡特性的4:1 HDMI/DVI开关AD8197B的评估板订购信息。

  • EVAL-AD8197B - 无：

    • 无
