ADF4355 - 6.8 GHz集成VCO的宽带频率合成器

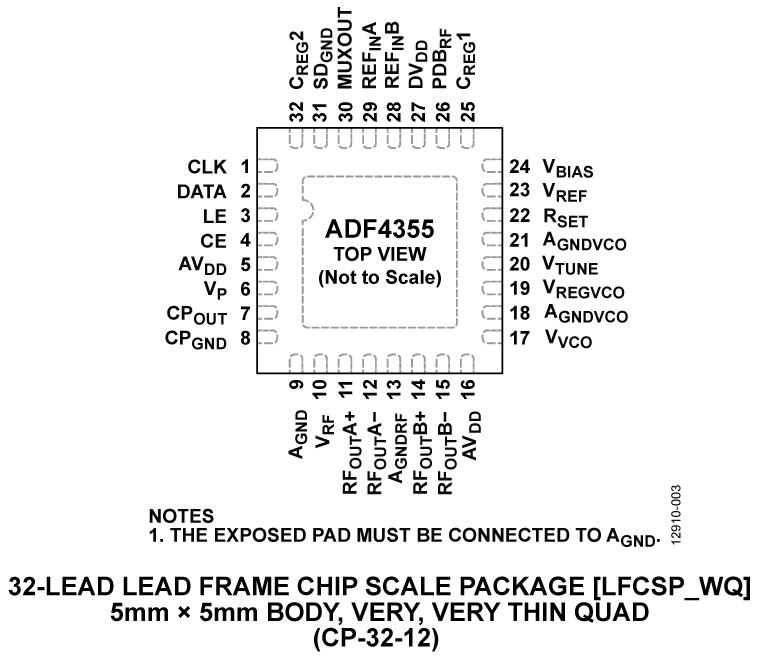

ADF4355是AD公司的一款集成VCO的PLL产品,ADF4355是6.8 GHz集成VCO的宽带频率合成器,本站介绍了ADF4355的封装应用图解、特点和优点、功能等,并给出了与ADF4355相关的AD元器件型号供参考。
ADF4355 - 6.8 GHz集成VCO的宽带频率合成器 - 集成VCO的PLL - 射频和微波 - Analog Devices

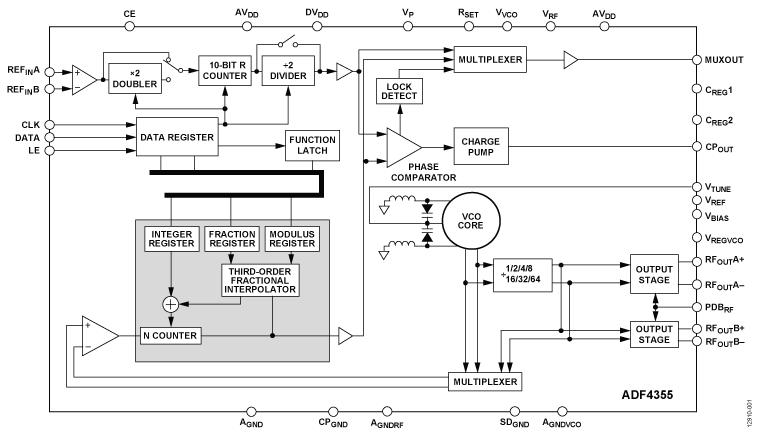

ADF5355结合外部环路滤波器和外部参考频率使用时,可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 一系列分频器可实现54 MHz至6,800 MHz的工作频率。
ADF5355具有集成VCO,其基波输出频率范围为3400 MHz至6800 MHz。 此外,VCO频率可进行1、2、4、8、16、32或64分频,因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用,RF输出级可以实现静音。 静音功能既可以通过引脚控制,也可以通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。 ADF5355采用3.15 V至3.45 V的模拟和数字电源工作,并带有4.75 V至5.25 V的电荷泵和VCO电源。此外,ADF5355还内置硬件和软件省电模式。
应用
EV-ADF4355SD1Z用于评估集成VCO以支持锁相环(PLL)的频率合成器ADF4355的性能。 评估板的照片如图1所示。 评估板包含集成VCO的频率合成器ADF4355、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。 附送一条USB线缆用以将评估板连接到PC的USB端口。
为了简化对频率合成器的编程,请从www.analog.com/ADF4355下载基于Windows的软件。
该评估板需使用SDP-S(如图1所示,但不随套件提供)。 通过SDP-S可对EV-ADF4355SD1Z器件进行软件编程。
无
