AD9144 - 四通道、16 位、2.8 GSPS、TxDAC+® 数模转换器
AD9144是AD公司的一款数模转换器 (DAC)产品,AD9144是四通道、16 位、2.8 GSPS、TxDAC+® 数模转换器,本站介绍了AD9144的封装应用图解、特点和优点、功能等,并给出了与AD9144相关的AD元器件型号供参考。
AD9144 - 四通道、16 位、2.8 GSPS、TxDAC+® 数模转换器 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

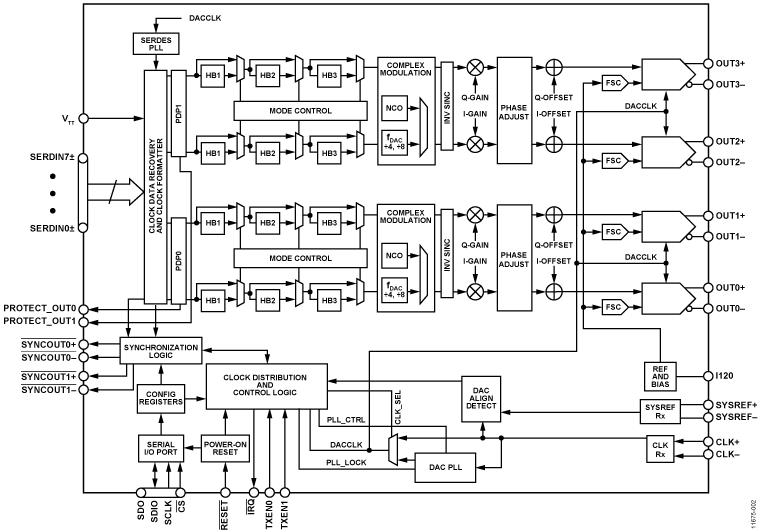

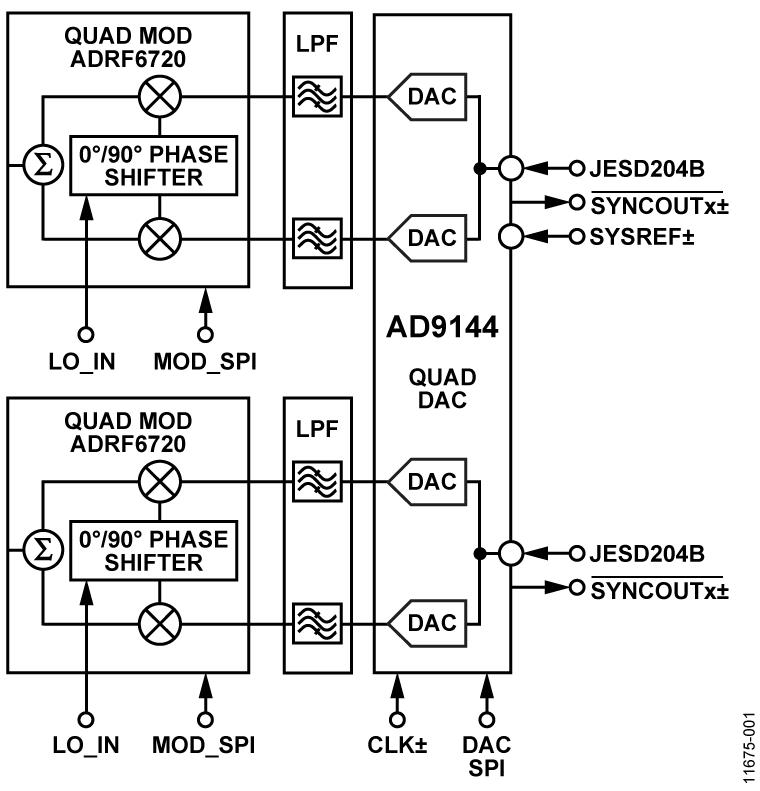

AD9144是一款四通道、16位、高动态范围数模转换器(DAC),提供2.8 GSPS最高采样速率,可以产生高达奈奎斯特频率的多载波。 DAC输出经过优化,可以与ADI公司的ADRF672x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。 AD9144提供88引脚LFCSP封装。
产品特色
- 高于1 GHz的超宽复信号带宽,支持新兴的宽带和多频带无线应用。
- 先进的低杂散与失真设计技术,从基带到高中频的宽带信号可以实现高质量合成。
- 支持JESD204B子类1,可简化软件和硬件设计中的多芯片同步。
- 对于具有串行器/解串器(SERDES) JESD204B 8通道接口的数据接口宽度,引脚更少。
- 可编程发射使能功能有助于轻松实现功耗与唤醒时间之间的设计平衡。
- 小型封装,尺寸为12 mm × 12 mm。
应用
3G/4G W-CDMA基站
宽带中继器
软件定义无线电
点对点
本地多点分配服务(LMDS),以及多通道多点分配服务(MMDS)
用于四通道、16位2.8 GSPS、TxDAC+数模转换器AD9144的评估板,该转换器提供最高2.8 GSPS采样速率,可以产生最高达奈奎斯特频率的多载波。 DAC输出经过优化,可以与ADI公司的ADRF672x模拟正交调制器(AQM)无缝接口。四线式串行端口接口可对许多内部参数进行编程和回读。 满量程输出电流可以在14 mA至26 mA范围内进行编程。
AD-FMCDAQ2-EBZ模块由AD9680(双通道、14位、1.0 GSPS、JESD204B ADC)、AD9144(四通道、16位、2.8 GSPS、JESD204B DAC)、AD9523-1(14输出、1GHz时钟)和电源管理组件组成。 它通过FMC连接器和内部生成的载波平台提供时钟信号,包括完全自足的数据采集和信号合成原型制作平台。 该模块采用FMC尺寸(84 mm × 69 mm),将宽带数据转换、时钟和电源结合在一起,非常接近用于系统原型开发和设计的实际软硬件,而信号链性能不受影响。
