ADP1055是一款灵活、功能丰富的数字副边控制器，用于AC-DC和隔离式DC-DC副边应用。 ADP1055还为实现最低元件数量、最大灵活性和最少设计时间进行了优化。 具体特性包括差分远程电压检测、原边和副边电流检测、脉宽调制(PWM)产生、频率同步、冗余OVP和均流。 控制环路数字滤波器和补偿功能已集成至该器件，可通过PMBus接口编程。 可编程保护功能包括过流保护(OCP)、过压保护(OVP)、欠压闭锁(UVLO)和外部过温保护(OTP)。

内置EEPROM可为集成环路滤波器、PWM信号时序、浪涌电流、软启动时序和时序控制提供全面编程选择。 内置校验和与可编程保护电路使器件的可靠性得以增强。

该器件还提供全面的用户界面(GUI)，便于进行环路滤波器特性设计和安全特性编程。 PMBus符合工业标准，可访问许多监控和系统测试功能。 ADP1055提供32引脚LFCSP封装，采用3.3 V单电源供电。

应用

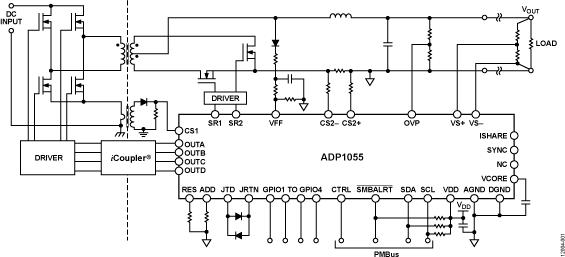

该评估板采用在125 kHz开关频率下工作的隔离式全桥拓扑，具有全桥副边整流功能。 其额定输出为12 V、20 A，输入范围为38至60 VDC。

评估板使用ADP1055数字控制器作为主控制器，提供PWM、电压和电流检测、反馈等各种功能，此外还提供OCP、OVP和OTP等保护功能。

ADP1055内含诸如黑匣子、有源缓冲器、恒流模式、双倍更新速率、数字补偿等高级功能。

无
