AD7799 - 3通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器

AD7799是AD公司的一款模数转换器 (ADC)产品，AD7799是3通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器，本站介绍了AD7799的封装应用图解、特点和优点、功能等，并给出了与AD7799相关的AD元器件型号供参考。

AD7799 - 3通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

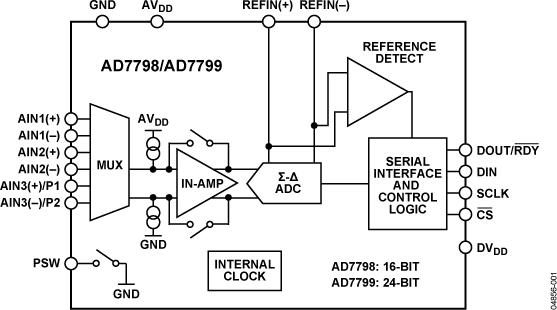

AD7798/AD7799均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声16位/24位Σ-Δ型ADC，其中含有3个差分模拟输入，还集成了片内低噪声仪表放大器，因而可直接输入小信号。当增益设置为64、更新速率为4.17 Hz时，AD7799的均方根（RMS）噪声为27 nV，AD7798的均方根（RMS）噪声为40 nV。

片内特性包括一个低端电源开关、基准电压检测、可编程数字输出引脚、熔断电流控制和一个内部时钟振荡器。输出数据速率可通过软件编程设置，可在4.17 Hz至470 Hz的范围内变化。

AD7798/AD7799采用2.7 V至5.25 V电源供电，AD7798的典型功耗为300 µA，而AD7799的典型功耗为380 µA，两款器件均采用16引脚TSSOP封装。

应用

电子秤

压力测量

应变计传感器

气体分析

工业过程控制

仪器仪表

便携式仪器仪表

血液分析

智能发射机

液体/气体色谱6位DVM

优势和特点

均方根(RMS)噪声： 27 nV（4.17 Hz、AD7799） 65 nV（16.7 Hz、AD7799） 40 nV（4.17 Hz、AD7798） 85 nV（16.7 Hz、AD7798）

功耗：380 µA（典型值）

省电模式：最大1 µA

低噪声可编程增益仪表放大器

更新速率：4.17 Hz至470 Hz；3个差分输入

内部时钟振荡器

50 Hz/60 Hz同时抑制

基准电压检测

低端电源开关

可编程数字输出

熔断电流控制

电源电压：2.7 V至5.25 V

相关的评估套件共有1个

EVAL-AD7799 - AD7799 评估板：

EVAL-AD7799EBZ是针对AD7799的全功能评估板。该评估板可通过一个标准USB接口与PC相连。同时还提供相关软件，帮助用户对ADC进行详尽的性能分析。

EVAL-AD7799 - 无：

无
