ADN2905可提供下列速率的量化和多速率数据恢复接收器功能：614.4 Mbps、1.2288 Gbps、1.25 Gbps、2.4576 Gbps、3.072 Gbps、4.9152 Gbps、6.144 Gbps、9.8304 Gbps和10.3125 Gbps，适合通用公共无线电接口(CPRI)和千兆以太网应用。 ADN2905可自动锁定至所有指定的CPRI和以太网数据速率，而无需外部参考时钟或编程。 ADN2905抖动性能超过SFF-8431规定的抖动要求。

ADN2905提供手动采样相位调整。 此外，用户还可选择均衡器或0 dB EQ作为输入。 均衡器为自适应或可手动设置。

ADN2905还支持伪随机二进制序列(PRBS)生成、位错误检测和输入数据速率回读功能。

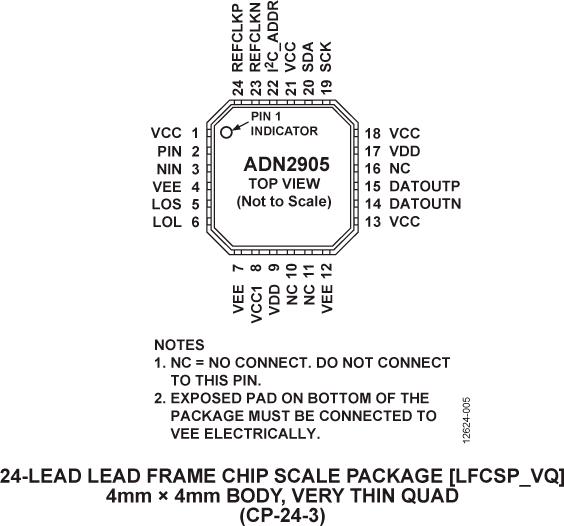

ADN2905采用紧凑型4 mm x 4 mm、24引脚芯片级(LFCSP)封装。 除非另有说明，所有ADN2905规格均相对于−40℃至+85℃环境温度而言。

应用

ADN29xx（ADN2905、ADN2913、ADN2915和ADN2917）可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从6.5 Mbps到11.3 Gbps的连续信号数据速率。 ADN29xx自动锁定该数据信号，无需参考外部时钟或额外编程。 这些器件超过所有的SONET/SDH抖动要求，包括抖动传递、抖动产生和抖动容差。 所有规格均相对于-40°C至+85°C温度范围而言，除非另有说明。

为获得最佳的输入信号检测性能，ADN29xx输入电路可配置为限幅放大器、均衡器或0 dB均衡器。 此外，ADN29xx可以手动控制采样相位和限幅调整电平以优化输入数据眼部检测。

信号丢失(LOS)只能在限幅放大器输入模式下使用。 置位LOS表明输入信号电平已低于预设阈值。 LOS检测电路提供典型的6.0 dB迟滞特性以防LOS输出震颤。

置位失锁(LOL)表明输入信号速率偏移CDR VCO频率超过1000 ppm。

ADN29xx采用紧凑型4 mm x 4 mm、24引脚芯片级封装(LFCSP)。

该产品数据手册提供ADN2905/ADN2913/ADN2915/ADN2917的完整规格，使用评估板时应同时参考用户指南与数据手册。

ADN2905、ADN2913、ADN2915和ADN2917为引脚兼容的器件，具有相同的评估板。 每个EVALZ-ADN29xx评估板填充有不同的DUT： EVALZ-ADN2905上填充有ADN2905、EVALZ-ADN2913上填充有ADN2913、EVALZ-ADN2915上填充有ADN2915和EVALZ-ADN2917上填充有ADN2917。
