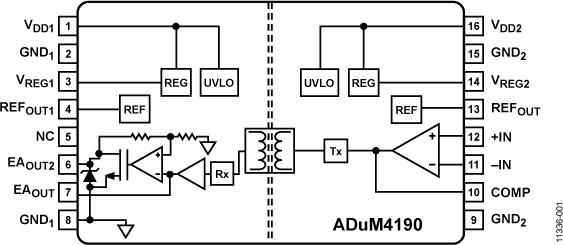

ADUM4190典型设计图一
ADUM4190典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADUM4190介绍
ADUM4190 - 5kV rms 隔离误差放大器

ADUM4190是AD公司的一款线性隔离器产品,ADUM4190是5kV rms 隔离误差放大器,本站介绍了ADUM4190的封装应用图解、特点和优点、功能等,并给出了与ADUM4190相关的AD元器件型号供参考。

ADUM4190 - 5kV rms 隔离误差放大器 - 线性隔离器 - 接口和隔离 - Analog Devices, LLC

产品描述

ADuM4190是一款基于ADI公司iCoupler技术的隔离误差放大器。ADuM4190非常适合用于线性反馈电源。ADuM4190的原边控制器与常用的光耦合器和分流调节器解决方案相比,在瞬态响应、功率密度和稳定性方面均有所提高。

与在整个寿命周期中和高温下具有不确定电流传输比的基于光耦合器的解决方案不同,ADuM4190的传输功能不随寿命周期而改变,在宽温度范围-40℃至+125℃内保持稳定。

ADuM4190内置宽频带运算放大器,可用于各种常用的电源环路补偿技术中。ADuM4190速度足够快,允许反馈环路对快速瞬变条件和过流条件做出反应。该器件还内置一个高精度1.225 V基准电压源,可与电源输出设定点进行比较。

ADuM4190采用宽体16引脚SOIC封装,加强型隔离电压额定值为5 kV rms。

应用
  • 线性反馈电源
  • 逆变器
  • 不间断电源(UPS)
  • DOSA兼容模块
  • 电压监控器
  • 优势和特点
  • 高稳定性,不随时间和温度而改变 -- 初始精度0.5% -- 在整个温度范围内精度为1%
  • 兼容II型或III型补偿网络
  • 基准电压:1.225V
  • 兼容DOSA
  • 低功耗工作: <7 mA(总功耗)
  • 宽电源电压范围 VDD1 – 3V 至 20V VDD2 – 3V 至 20V
  • 带宽:400kHz
  • 隔离电压 -- 增强型5.0kV rms -- 2.5kV rms参见ADuM3190
  • 宽温度范围: -- -40°C至125°C环境温度 -- 150°C最高结温
  • 相关的评估套件共有1个
  • EVAL-ADUM3190 - ADUM3190 评估板:
  • EVAL-ADuM3190EBZ支持基于ADI公司iCoupler?技术的ADuM3190隔离误差放大器。ADuM3190非常适合带原边控制器的线性反馈电源,与常用的光耦合器和分流调节器解决方案相比,在瞬态响应、功率密度和稳定性方面均有所提高。ADuM3190内置一个宽带运算放大器,可用于设置各种常用的电源环路补偿技术。ADuM3190速度足够快,允许反馈环路对快速瞬变调节和过流条件作出反应。该器件还内置一个高精度1.225V基准电压源,可与电源输出设定点进行比较。

  • EVAL-ADUM3190 - 无:
