HMC7044 - 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
HMC7044是AD公司的一款时钟发生器产品,HMC7044是带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器,本站介绍了HMC7044的封装应用图解、特点和优点、功能等,并给出了与HMC7044相关的AD元器件型号供参考。
HMC7044 - 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器 - 时钟发生器 - 时钟与定时 - Analog Devices

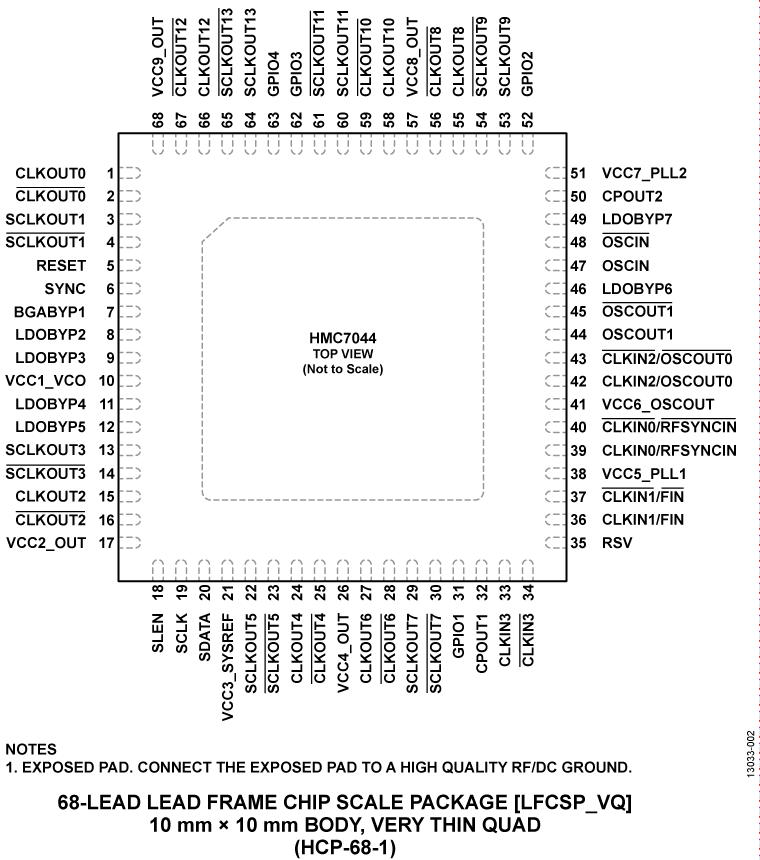

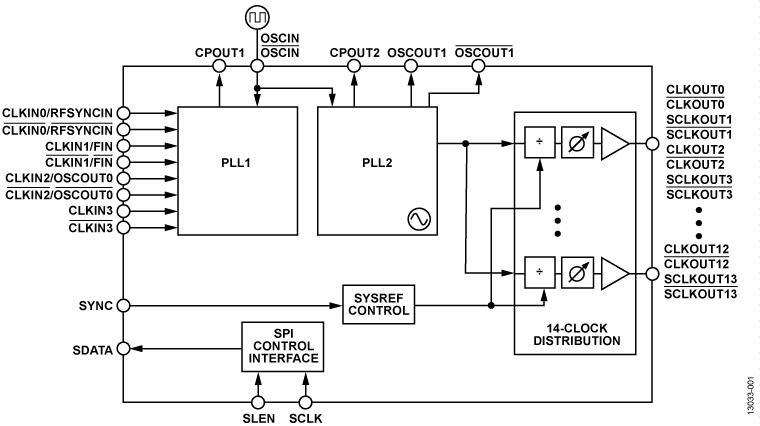

HMC7044是一款高性能双环路整数N分频抖动衰减器,能够选择参考并生成超低相位噪声的频率,支持配有并行或串行(JESD204B型)接口的高速数据转换器。 HMC7044具有两个可通过SPI选择的整数模式PLL和交叠的片内VCO,调谐范围分别达2.5 GHz和3 GHz。 该器件旨在满足GSM和LTE基站设计的要求,并通过多种时钟管理和分配特性来简化基带和无线电卡时钟树的设计。 HMC7044提供14路低噪声且可配置的输出,可以灵活地与许多不同器件接口,包括数据转换器、现场可编程门阵列(FPGA)和混频器本振(LO)。
HMC7044的DCLK和SYSREF时钟输出可配置来支持CML、LVDS、LVPECL和LVCMOS等信号标准,不同的偏置设置则可抵消变化的板插入损耗。
应用HMC7044可满足多载波GSM和LTE基站设计的要求,并通过多种时钟管理和分配特性来简化基带和射频无线上网卡时钟树的设计。 基站设计人员借助窄带配置第一PLL环路来限制外部VCXO,同时配合HMC7044的高性能双环内核使主系统参考时钟(如CPRI源)的输入抖动性能衰减,从而利用宽带第二PLL产生低相位噪声和高频时钟,以驱动数据转换器采样时钟输入。
EK1HMC7044LP10B评估板是一款紧凑、易于使用的平台,可用来评估HMC7044的全部特性。 该评估板上装有122.88 MHz VCXO以提供完整的解决方案。 评估板上的所有输入和输出均配置为差分形式。
该产品数据手册提供HMC7044的完整规格,使用评估板时应同时参考用户指南与数据手册。
