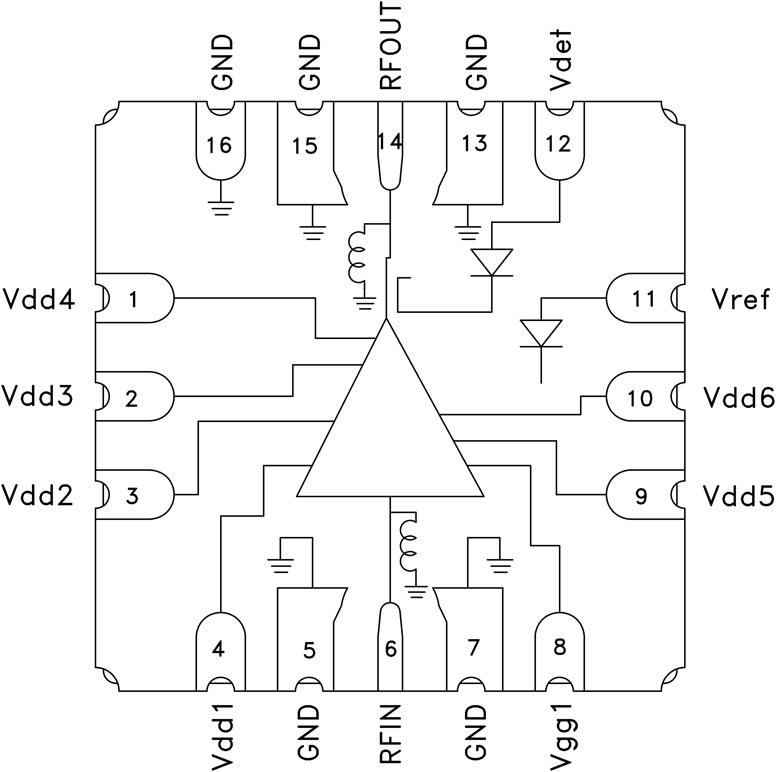

HMC5846典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - HMC5846介绍
HMC5846 - 集成功率检波器的GaAs pHEMT MMIC 2 W功率放大器,12 - 16 GHz

HMC5846是AD公司的一款RF放大器产品,HMC5846是集成功率检波器的GaAs pHEMT MMIC 2 W功率放大器,12 - 16 GHz,本站介绍了HMC5846的封装应用图解、特点和优点、功能等,并给出了与HMC5846相关的AD元器件型号供参考。

HMC5846 - 集成功率检波器的GaAs pHEMT MMIC 2 W功率放大器,12 - 16 GHz - RF放大器 - 放大器 - Analog Devices, LLC

产品描述

The HMC5846LS6是一款集成温度补偿功率检波器的4级GaAs pHEMT MMIC 2 W功率放大器,工作频率范围为12至16 GHz。 HMC5846LS6提供31 dB增益、+35.5 dBm饱和输出功率、30% PAE(+7V电源)。 HMC5846LS6提供出色的线性度并针对高容量数字微波无线电进行优化。 它还适用于13.75至14.5 GHz Ku频段VSAT发射器以及SATCOM应用。

应用

  • 点对点无线电
  • 点对多点无线电
  • VSAT和SATCOM
  • 军事和太空

  • 优势和特点
  • 饱和输出功率: 35.5 dBm (30% PAE)
  • 高输出IP3: +42.5 dBm
  • 高增益: 31 dB
  • 直流电源: +7V (1200 mA)
  • 无需外部匹配
  • 相关的评估套件共有1个
  • EVAL-HMC5846LS6 - HMC5846LS6评估板:
  • 本页提供评估HMC5846LS6的评估板订购信息。

  • EVAL-HMC5846LS6 - 无:
