ADP7112 - 20 V、200 mA低噪声CMOS LDO线性稳压器

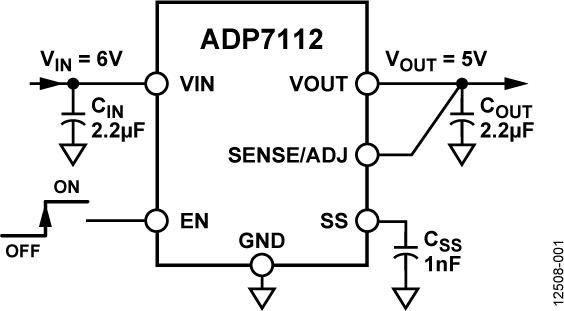

ADP7112是AD公司的一款线性稳压器产品，ADP7112是20 V、200 mA低噪声CMOS LDO线性稳压器，本站介绍了ADP7112的封装应用图解、特点和优点、功能等，并给出了与ADP7112相关的AD元器件型号供参考。

ADP7112 - 20 V、200 mA低噪声CMOS LDO线性稳压器 - 线性稳压器 - 电源管理 - Analog Devices

产品描述

ADP7112是一款CMOS、低压差(LDO)线性稳压器，采用2.7 V至20 V电源供电，最大输出电流为200 mA。这款高输入电压LDO适用于调节20 V至1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。 ADP7112稳压器输出噪声为11 μVrms，与5 V及以下的固定选项输出电压无关。

ADP7112提供16种固定输出电压选项。这些选项可提供下列电压： 1.2 V（可调）、1.8 V、2.5 V、3.3 V和5.0 V。根据特殊要求可提供其它电压：1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使ADP7112可提供1.2 V至VIN–VDO的输出电压且具有高PSRR和低噪声。

ADP7112支持通过外部电容进行用户可编程软启动。 ADP7112提供6引脚、1 mm × 1.2mm WLCSP封装，使其非常紧凑。

应用

适应噪声敏感应用

ADC和DAC电路、精密放大器，适合为VCO Vtune控制供电

通信和基础设施

医疗和保健

工业与仪器仪表

优势和特点

低噪声： 11 µV rms，与固定输出电压无关

电源抑制比(PSRR)：88 dB (10 kHz)、68 dB (100 kHz)、50 dB (1 MHz)（VOUT ≤5 V，VIN = 7 V）

输入电压范围： 2.7 V至20 V

最大输出电流： 200 mA

初始精度： ±0.8%

线路、负载和温度精度：±1.8%，TJ = −40°C 至 +125°C

低压差： 200 mA负载、VOUT = 5 V时，200 mV（典型值）

用户可编程软启动

低静态电流，IGND = 50 μA（典型值，无负载）

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADP7112 - ADP7112 Evaluation Board：

The ADP7112CB-EVALZ is an evaluation board used to demonstrate the functionality of the ADP7112 linear regulator.

Simple device measurements, such as line and load regulation, dropout voltage, and ground current, can be demonstrated with just a single voltage source, load resistors, and a voltmeter or an ammeter. For more details about the linear regulators, visit www.analog.com.

Complete specifications for the ADP7112 are available in the ADP7112 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation board.

EVAL-ADP7112 - 无：

无
