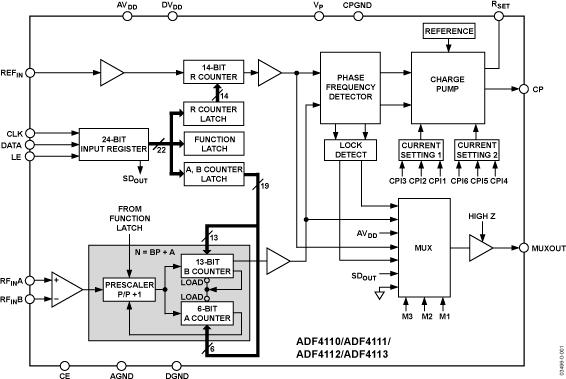

ADF4110典型设计图一
ADF4110典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADF4110介绍

ADF4110 - 单通道、整数N分频、550 MHz PLL，内置可编程预分频器和电荷泵

ADF4110是AD公司的一款定时IC和时钟产品，ADF4110是单通道、整数N分频、550 MHz PLL，内置可编程预分频器和电荷泵，本站介绍了ADF4110的封装应用图解、特点和优点、功能等，并给出了与ADF4110相关的AD元器件型号供参考。

ADF4110 - 单通道、整数N分频、550 MHz PLL，内置可编程预分频器和电荷泵 - 定时IC和时钟 - PLL/频率合成器 - Analog Devices

产品描述

ADF4110系列频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程基准分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

所有片内寄存器均通过简单的三线式接口进行控制。这些器件采用2.7 V至5.5 V电源供电，不用时可以关断。

优势和特点
  • ADF4110: 550 MHz
  • ADF4111: 1.2 GHz
  • ADF4112: 3.0 GHz
  • ADF4113: 4.0 GHz
  • +2.7 V至+5.5 V电源供电
  • 独立的电荷泵电源(Vp)可在3 V系统中提供扩展的调谐电压
  • 可编程电荷泵电流
  • 可编程双模预分频器：8/9、16/17、32/33、64/65
  • 可编程反冲防回差脉冲宽度
  • 三线式串行接口
  • 数字锁定检测
  • 省电模式
    • 相关的评估套件共有1个
  • EVAL-ADF4110 - ADF4110 评估板：

    • 本页面提供ADF4110单通道、整数N分频550 GHz PLL评估板的订购信息。

  • EVAL-ADF4110 - 无：

    • 无
