AD5648 - 八通道、14位、SPI电压输出denseDAC，集成5 PPM/°C片内基准电压源

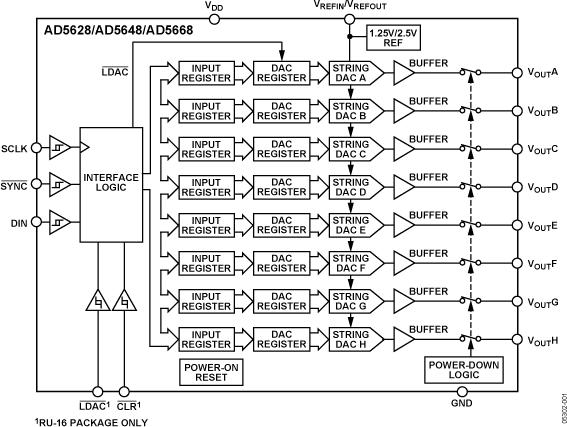

AD5648是AD公司的一款数模转换器 (DAC)产品，AD5648是八通道、14位、SPI电压输出denseDAC，集成5 PPM/°C片内基准电压源，本站介绍了AD5648的封装应用图解、特点和优点、功能等，并给出了与AD5648相关的AD元器件型号供参考。

AD5648 - 八通道、14位、SPI电压输出denseDAC，集成5 PPM/°C片内基准电压源 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

AD5648是一款低功耗、八通道、14位、缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5648内置一个片内基准电压源，内部增益为2。AD5648-1内置一个1.25 V、 5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5648-2内置一个2.5 V 、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路，确保DAC上电后输出至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。

利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能，可以将所有DAC更新至用户可编程码：零电平、中量程或满量程。

AD5648采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI?、MICROWIRE?、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色

八通道14位DAC。
1.25 V/2.5 V、5 ppm/oC片内基准电压源。
提供14引脚/16引脚TSSOP封装。
上电复位至0 V或中量程。
关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。

应用

光收发器

功率放大器控制

数据采集系统

数字增益和失调电压调整

优势和特点

低功耗，最小的引脚兼容、八通道DAC

AD5668: 16位

AD5648: 14位

AD5628: 12位

16引脚和14引脚TSSOP封装

1.25 V/2.5 V、5 ppm/ºC片内基准电压源

关断模式下的功耗：400 nA (5 V)，200 nA (3 V)

采用2.7 V至5.5 V电源供电，通过设计保证单调性

上电复位至零电平

3种关断功能

硬件/LDAC和/LDAC脚无效使能功能

/CLR功能，清零至可编程码

轨到轨工作
