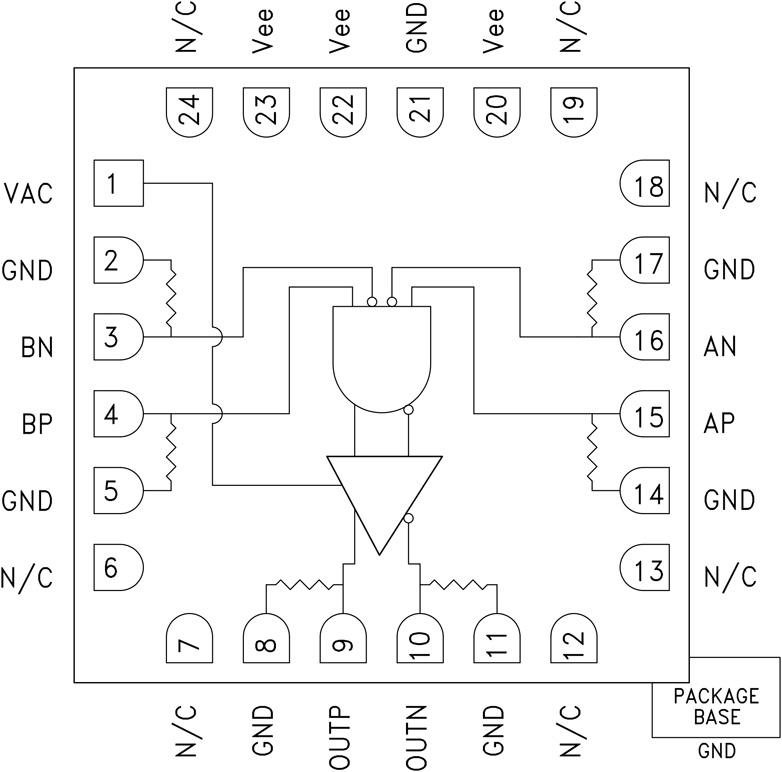

HMC843 - 典型设计图：

HMC843 - 提供可编程输出电压的45 Gbps快速上升时间AND/NAND/OR/NOR

HMC843是AD公司的一款AD芯片产品，HMC843是提供可编程输出电压的45 Gbps快速上升时间AND/NAND/OR/NOR，本站介绍了HMC843的封装应用图解、特点和优点、功能等，并给出了与HMC843相关的AD元器件型号供参考。

HMC843 - 提供可编程输出电压的45 Gbps快速上升时间AND/NAND/OR/NOR - AD芯片 - 高速逻辑产品 - Analog Devices, LLC

产品描述

HMC843LC4B是一款AND/NAND/OR/NOR功能器件，支持高达45 Gbps数据传输速率以及高达25 GHz时钟频率。 HMC843LC4B可轻松配置为提供下列任意逻辑功能： AND、NAND、OR和NOR。 HMC843LC4B还集成一个输出电平控制引脚VAC，可用于损耗补偿或信号电平优化。

HMC843LC4B的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 HMC843LC4B的差分输出可交流或直流耦合。输出可直接连接50 Ω接地端接系统，如果通过50 Ω端接至非接地直流电压，则应当使用隔直电容。 HMC843LC4B采用-3.3V DC单电源供电，提供符合RoHS标准的4x4 mm SMT陶瓷封装。

应用

RF ATE应用

宽带测试和测量

串行数据传输高达45 Gbps

高达25 GHz数字逻辑系统

NRZ-RZ转换

优势和特点

支持高数据速率：最高45 Gbps

差分与单端工作

快速上升与下降时间： 10/10 ps

低功耗： 530 mW

可编程差分输出电压摆幅： 200 - 900 mV
